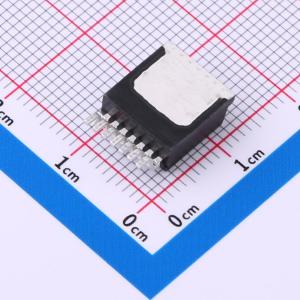

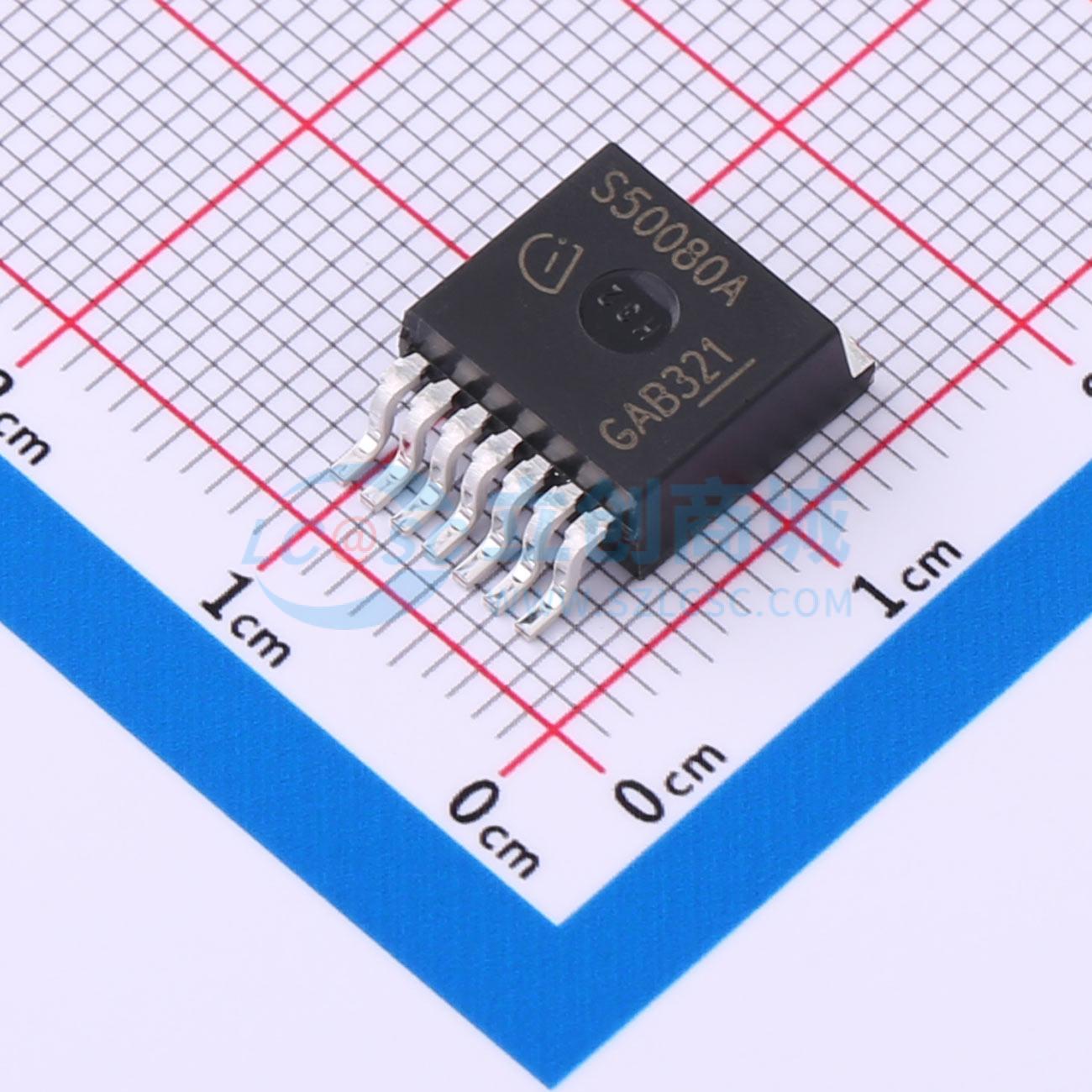

BTS500801TMAATMA1
BTS500801TMAATMA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单通道高端功率开关，采用PG-TO220-7-4封装，具备嵌入式保护功能。功率晶体管由带电荷泵的N沟道垂直功率MOSFET构成，基于智能SIPMOS芯片堆叠技术设计。具有电流控制输入，提供带负载电流检测的诊断反馈，在过载、过温关机和/或短路关机时提供定义的故障信号。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS500801TMAATMA1
- 商品编号
- C2150048
- 商品封装
- TO-220-7
- 包装方式
- 编带
- 商品毛重
- 2.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 9.5A | |
| 工作电压 | 5.5V~38V | |
| 导通电阻 | 7mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
BTS50080-1TMA 是一种单通道高边功率开关，采用 PG-TO220-7-4 封装，提供嵌入式保护功能。该功率晶体管由带有电荷泵的 N 沟道垂直功率 MOSFET 构成。设计基于智能 SIPMOS 芯片技术。
BTS50080-1TMA 具有电流控制输入，并在过载操作、过温关断和/或短路关断时提供带有负载电流检测的诊断反馈和定义的故障信号。
特性包括：
- 可扩展产品系列的一部分
- 负载电流检测
- ReverSave
- 非常低的待机电流
- 电流控制输入引脚
- 改进的电磁兼容性 (EMC)
- 快速去磁感应负载
- 低压下的稳定行为
- 绿色产品（符合 RoHS）
- AEC 认证
关键规格：
- 工作电压：5.5..38V
- 过压保护：VON(CL) 39V
- 在 150°C 下的导通电阻：16mΩ
- 标称负载电流：9.5 A
- 负载电流 (ISO)：37.5 A
- 电流限制：90 A
- 带负载的整个设备的待机电流：6 μA
应用领域
- 兼容μC的具有诊断反馈功能的12V接地负载高侧电源开关
- 适用于所有类型的电阻性、电感性和电容性负载
- 最适合用于具有大浪涌电流的负载，如灯
- 替换机电继电器、保险丝和分立电路
