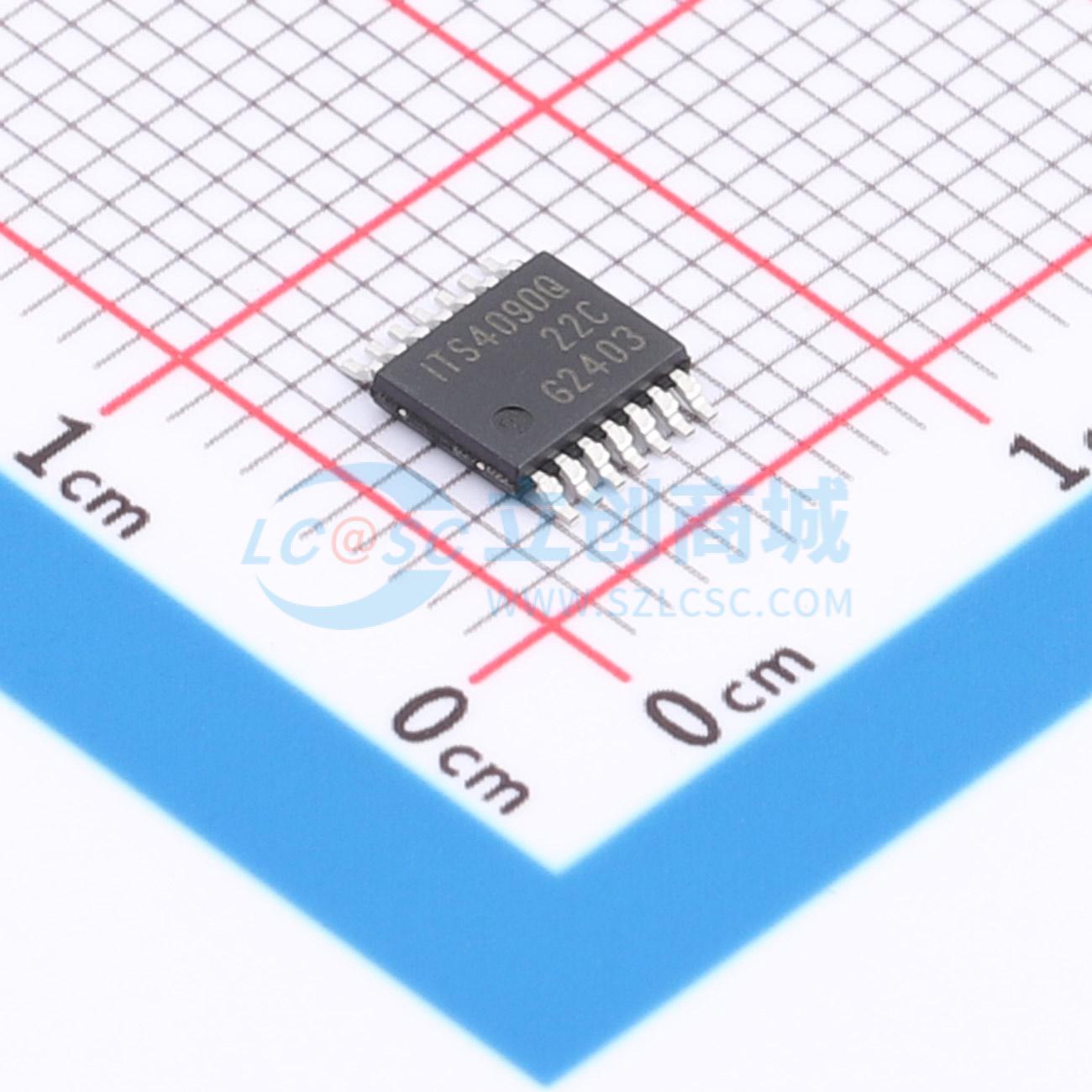

ITS4090QEPDXUMA1
ITS4090QEPDXUMA1
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ITS4090QEPDXUMA1
- 商品编号
- C2150051
- 商品封装
- TSSOP-14-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 750mA | |
| 工作电压 | 8V~36V | |
| 导通电阻 | 90mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
ITS4090Q-EP-D是一款90毫欧四通道智能高侧电源开关，提供集成保护功能和诊断反馈。它具有四个能够承受超过500mA电流的通道，在Tj = 125°C时非常低的典型RDS(ON)值为140毫欧，并且采用小型PG-TSDSO-14裸露焊盘封装，结合了高灵活性与最小的空间需求。热增强型PG-TSDSO-14封装的裸露焊盘通过热过孔方式，可以非常高效地将热量从器件传递到PCB内部层。功率晶体管由带电荷泵的N沟道垂直功率MOSFET（DMOS）构成。ITS4090Q-EP-D专门设计用于在恶劣工业环境中切换电阻性、电感性或电容性负载。该设备配备了必要的保护特性，使其极其坚固。可以通过状态输出（ST）读取诊断信息。四通道设备可以通过四个独立的输入引脚进行控制。由于其高电压能力，输入引脚可以直接连接到光耦合器而无需额外的外部组件。
应用领域
- 数字输出模块（PLC应用，工厂自动化）
- 工业外围开关和电源分配
- 在恶劣工业环境中切换电阻性、电感性和电容性负载
- 代替机电继电器、保险丝和离散电路
- 最适合需要精确电流限制的负载
