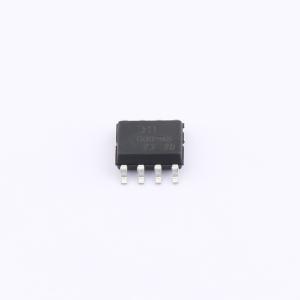

温馨提醒：图片仅供参考，商品以实物为准
ZXMS6004N8-13
60V N沟道自保护增强型智能场效应晶体管（IntelliFET MOSFET）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXMS6004N8是一款具备逻辑电平输入的自保护低端MOSFET。它集成了过温、过流、过压（有源钳位）和ESD保护的逻辑电平功能。ZXMS6004N8非常适合作为由3（此处原文未完整，推测可能是3V等电压驱动）驱动的通用开关
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXMS6004N8-13
- 商品编号
- C2150083
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1.3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 60V | |
| 导通电阻 | 350mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
ZXMS6004N8是一款具有逻辑电平输入的自保护低端MOSFET。它集成了过温、过流、过压（有源钳位）和ESD保护的逻辑电平功能。在标准MOSFET不够耐用的恶劣环境中，ZXMS6004N8非常适合作为由3.3V或5V微控制器驱动的通用开关。
商品特性
- 低输入电流
- 逻辑电平输入（3.3V和5V）
- 带自动重启的短路保护
- 过压保护（有源钳位）
- 带自动重启的热关断
- 过流保护
- 输入保护（ESD）
- 高连续电流额定值
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 特别适用于具有高浪涌电流的负载，如灯具和电机
- 开关应用中的所有类型的电阻性、电感性和电容性负载
- 适用于12V和24V直流应用的μC兼容电源开关。可替代机电继电器和分立电路
- 线性模式能力 - 限流保护电路设计为在低VDS时停用，以最小化导通状态功耗。因此，最大直流工作电流由封装/电路板组合的热性能决定，而不是由保护电路决定。这不会影响产品在低VDS时的自保护能力。
