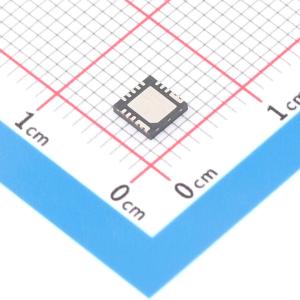

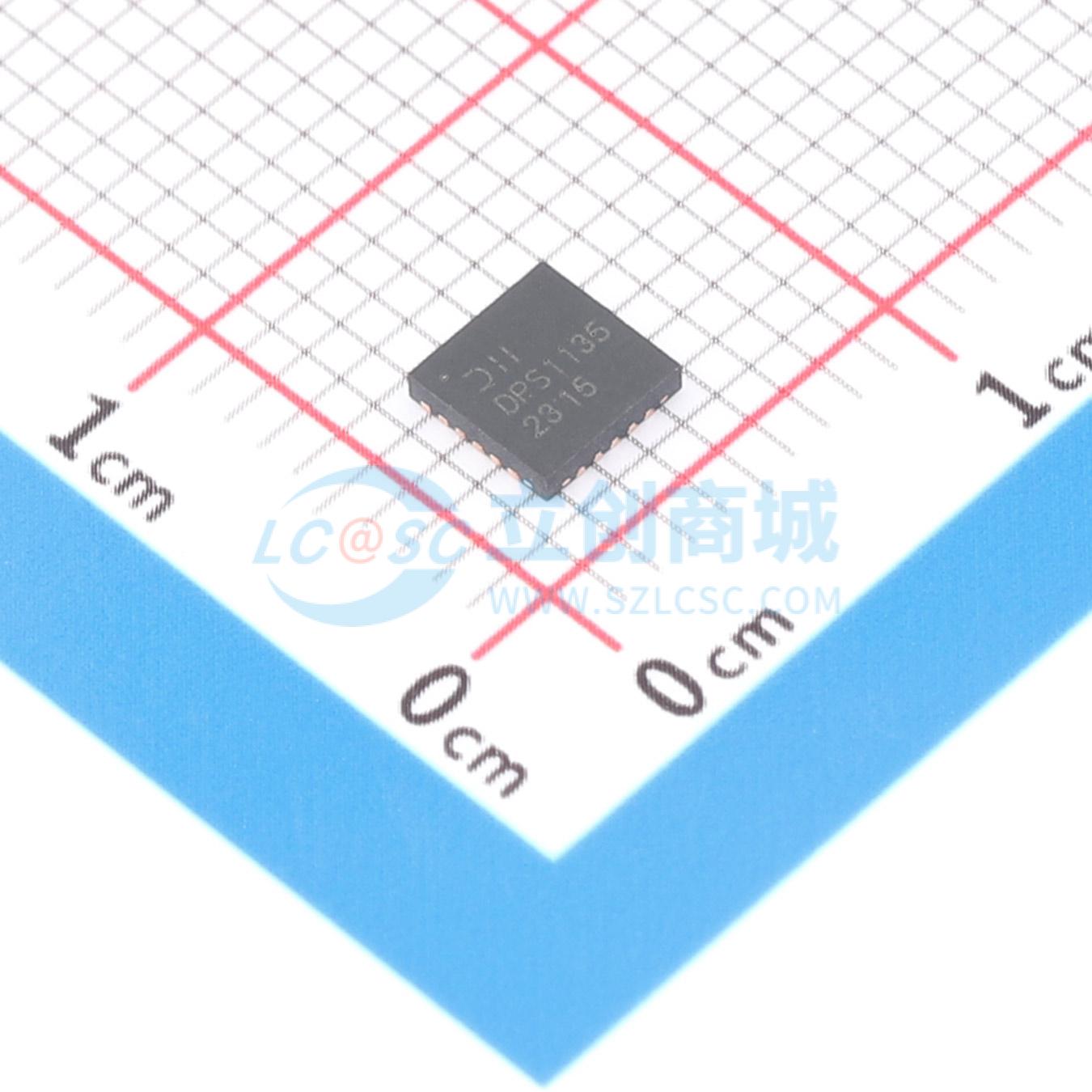

DPS1135FIA-13
具备快速角色互换功能的24V/5A单通道电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DPS1135 是一系列专为 USB 电力传输和其他热插拔应用优化的电源开关中的一员。通过模拟接口，可报告异常状态，还能对多项功能进行编程，包括限流、过压保护和输出电压斜坡上升。该器件实现了符合 USB 电力传输规范 3.0 版 V1.0a 定义要求的快速角色切换功能，与众多流行的 USB Type C 应用兼容
- 品牌名称
- DIODES(美台)
- 商品型号
- DPS1135FIA-13
- 商品编号
- C2150216
- 商品封装
- QFN-17-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~24V | |
| 导通电阻 | 30mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
| 电压-负载 | 4.5V ~ 24V |
| 特性 | 负载释放，压摆率受控型，状态标志 |
| 安装类型 | 表面贴装型 |
| 输出配置 | 高端 |
| 电压-供电(Vcc/Vdd) | 不需要 |
| 比率-输入:输出 | 1：1 |
| 输入类型 | 非反相 |
| 输出数 | 1 |
| 电流-输出（最大值） | 5A |
| 输出类型 | N 通道 |
| 封装/外壳 | 17-VFQFN 裸露焊盘 |
| 接口 | 开/关 |
| 工作温度 | -40°C ~ 125°C（TJ） |
| 开关类型 | 通用 |
| 供应商器件封装 | V-QFN4040-17 |
| 故障保护 | 限流（可调），超温，过压，反向电流，短路，UVLO |
| 导通电阻（典型值） | 30 毫欧 |
