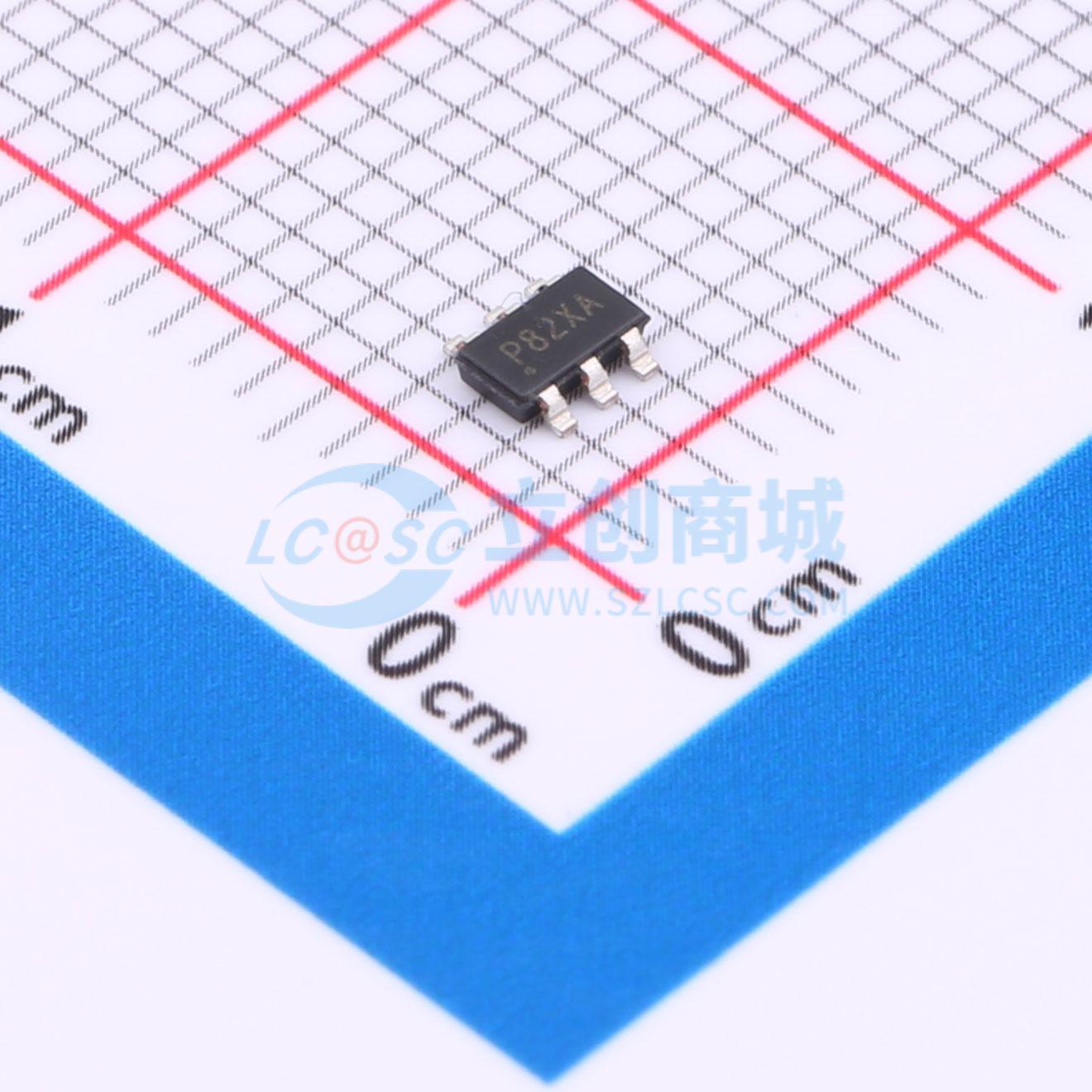

温馨提醒：图片仅供参考，商品以实物为准

AP22615BWU-7

单通道功率分配开关，带输出过压保护

描述: AP22815/615是3A单通道、带输出过压保护（OVP）的限流高端功率开关，针对USB和其他热插拔应用进行了优化。AP22815/615符合USB标准，使能输入有两种极性可选。该器件还具备固定和可调限流功能，针对需要精确限流支持的应用进行了优化
品牌名称: DIODES(美台)
商品型号: AP22615BWU-7
商品编号: C2150284
商品封装: TSOT-26
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	工作电压	3V~5.5V
	导通电阻	40mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

AP22815/615是3A单通道、带输出过压保护（OVP）的限流高端功率开关，针对USB和其他热插拔应用进行了优化。AP22815/615符合USB标准，使能输入有两种极性可选。该器件还具备固定和可调限流功能，针对需要精确限流支持的应用进行了优化。它们具有USB PD3.0快速角色互换功能，在USB PD快速角色互换事件期间，输出电压可在110μs内恢复到有效的USB电压范围。该器件具有快速的短路和输出过压响应时间，可提高系统的稳健性。TSOT25和TSOT26封装均在OUT引脚内部集成了放电电路。它们为承受重容性负载和可能发生短路的应用提供了完整的保护解决方案，并提供输出过压、反向电流、过流、过温和短路保护，以及可控的上升时间和欠压锁定功能。开漏标志输出端具备7ms的消抖能力，可防止误报过流、过压和过温，且无需任何外部元件。 AP22815采用符合RoHS标准的标准绿色TSOT25封装。AP22615采用符合RoHS标准的标准绿色TSOT26封装。

商品特性

输入电压范围：3.0V至5.5V
导通电阻40mΩ
内置软启动，典型上升时间2.1ms
故障报告（FLG），消隐时间（典型值7ms）
精确可调限流，0.4A至4.0A（仅AP22615）
ESD保护：2kV HBM、200V MM
低电平或高电平有效使能保护功能：
- 输出过压自动恢复
- 过流自动恢复
- 短路自动恢复
- 过温自动恢复
输出反向电压/电流保护
快速角色互换功能
散热高效、薄型封装
获UL认证，文件编号E322375
通过IEC60950 - 1 CB体系认证
通过IEC62368 - 1 CB体系认证
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

超极本电脑中的集成负载开关
超极本电脑的上电/下电时序控制
笔记本电脑、上网本、平板电脑、机顶盒
固态硬盘（SSD）
消费电子产品
USB充电器
电信系统

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(3000个/圆盘，最小起订量 6000 个)

个

起订量：6000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效；高电平有效
	最大连续电流	3A
