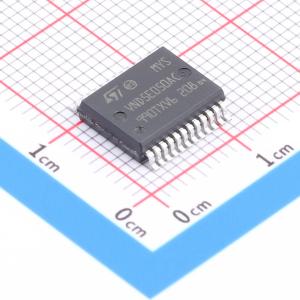

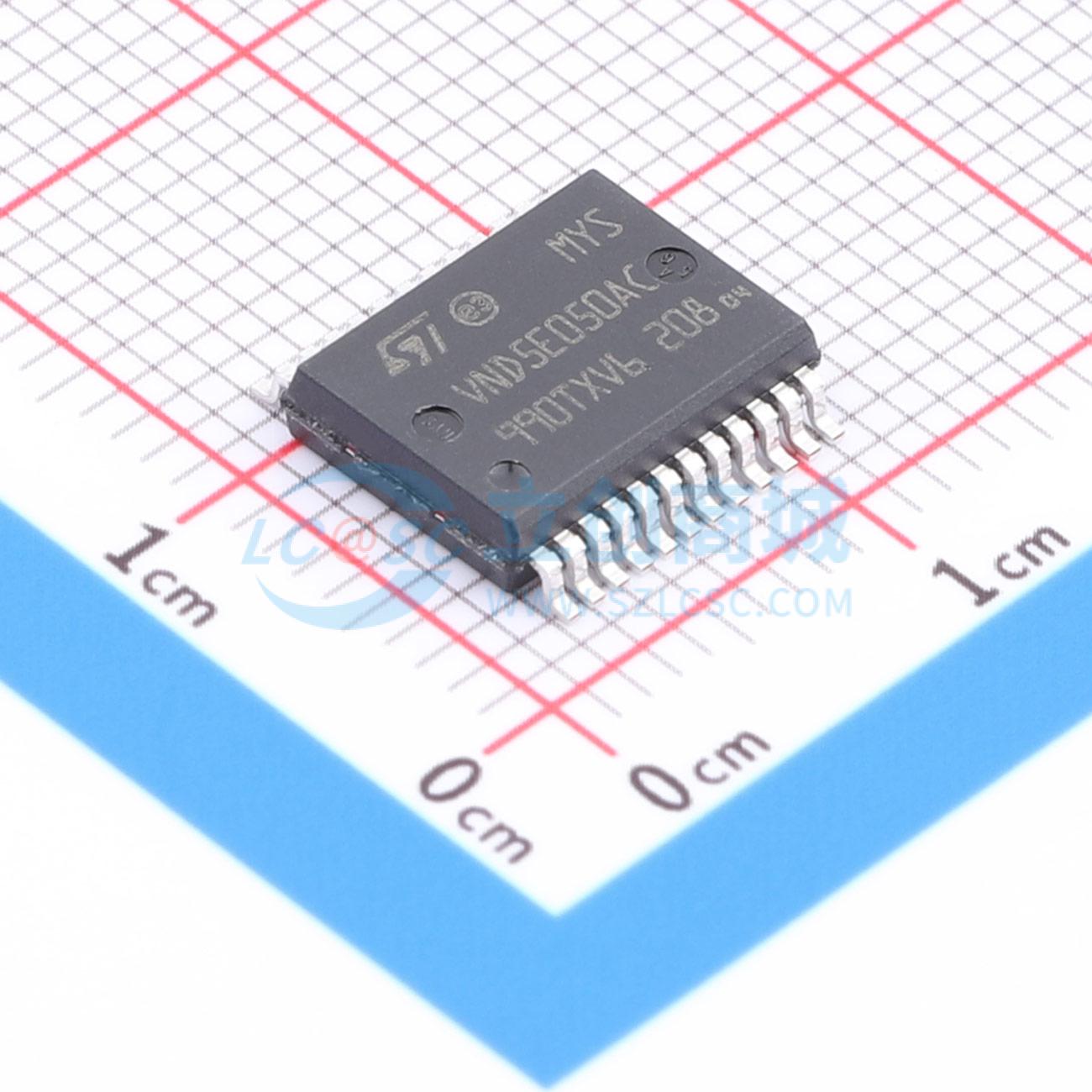

VND5E050ACKTR-E

VND5E050ACJ-E 和 VND5E050ACK-E 是采用 ST 专有的 VIPower M0-5 技术制造的双通道高侧驱动器，封装在 PowerSSO-12 和 PowerSSO-24 中。这些器件设计用于驱动 12 V 汽车接地负载，并提供保护和诊断功能。它们还实现了与任何微控制器配合使用的 3 V 和 5 V CMOS 兼容接口。

这些器件集成了先进的保护功能，如负载电流限制、通过功率限制实现的涌流和过载主动管理、带自动重启功能的过温关断以及过压主动钳位。每个输出通道都配备了一个专用的模拟电流检测引脚，提供了增强的诊断功能，包括通过功率限制指示快速检测过载和对地短路、过温指示、对 VCC 短路诊断以及开路负载检测（导通状态和关断状态）。

通过将 CS_DIS 引脚拉高可以禁用整个器件的电流检测和诊断反馈，以便与其他类似器件共享外部检测电阻。

• 所有类型的阻性、感性和容性负载
• 适用于LED驱动器
