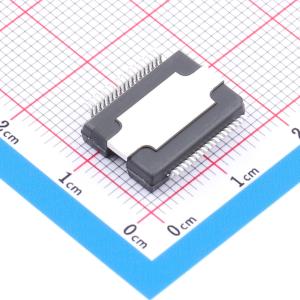

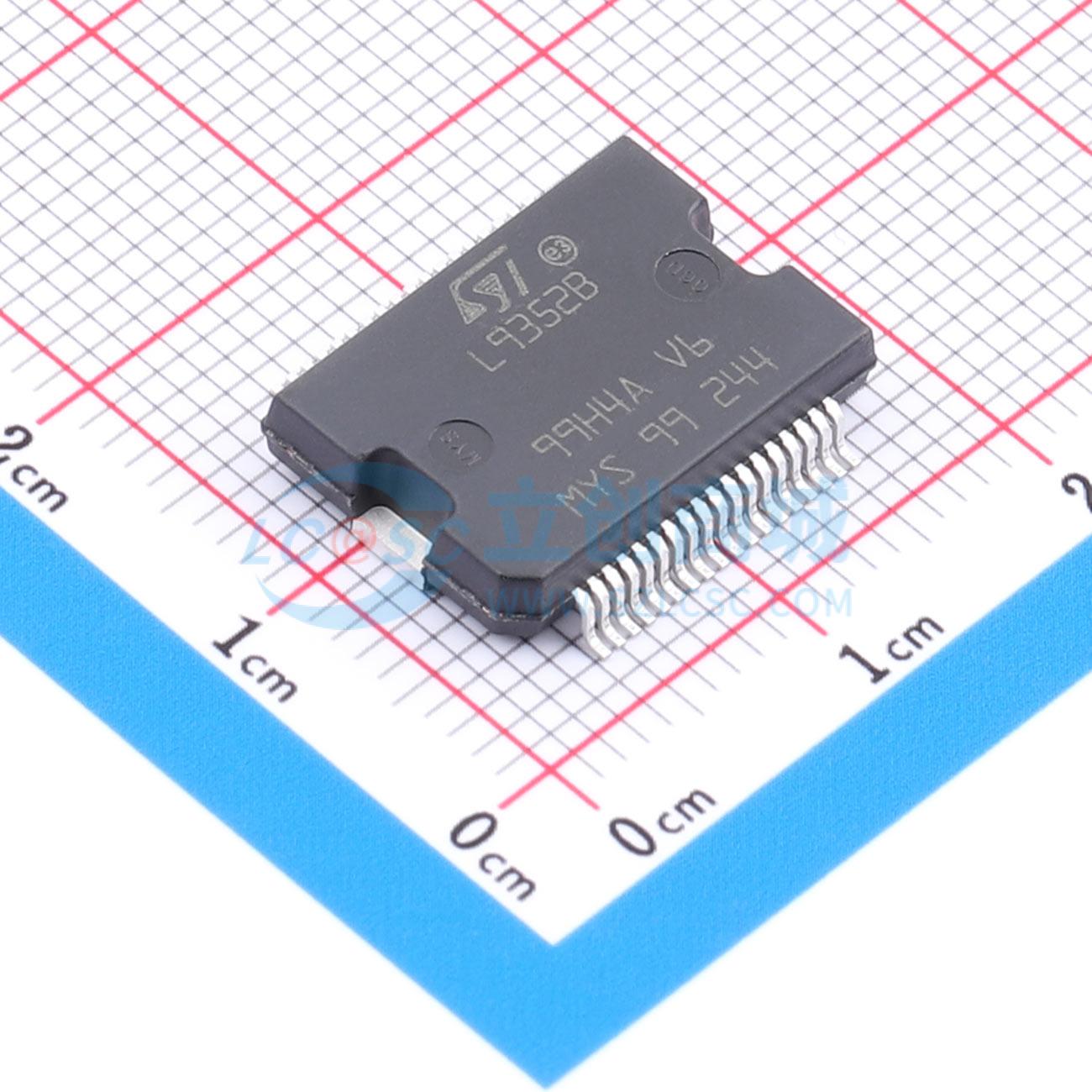

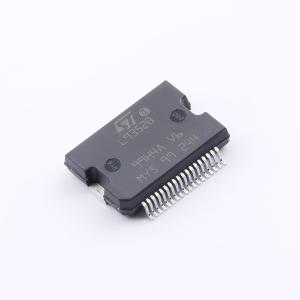

温馨提醒：图片仅供参考，商品以实物为准
L9352B-TR-LF
L9352B TR LF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4通道气门驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9352B-TR-LF
- 商品编号
- C2150375
- 商品封装
- PowerSO-36
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 4.8V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.5A；5A | |
| 导通电阻 | 200mΩ | |
| 功能特性 | 过温保护；过流保护；短路保护 | |
| 工作温度 | -40℃~+150℃ |
商品概述
L9352B是一款集成四通道低侧功率开关，用于驱动低侧配置下的感性负载（如继电器、电磁阀）。四个通道中的两个为电流调节器，电流范围为0mA至2.25A。所有通道均具备故障保护功能，并通过状态输出进行监控。集成的有源齐纳钳位（通道1和2）或续流二极管（通道3和4）允许感性负载的续流。设备对输出短路和过热具有自我保护能力，每个通道有独立的推挽状态输出用于并行诊断功能。通道3和4作为电流调节器，输入的PWM信号定义目标输出电流，输出电流通过功率级的输出PWM控制。调节器90%的限制通过状态信号检测和监控，电流在负载续流阶段测量。测试模式可比较两个调节器之间的差异，通过该功能可检测负载在使用寿命期间的漂移。
商品特性
- 四通道低侧开关
- 2个5A通道设计为常规开关，2个2.5A通道设计为开关电流调节器
- 低导通电阻，4个通道典型值0.2Ω
- PowerSO-36封装，带有集成冷却区域
- 集成续流和钳位Z二极管
- 输出斜率控制
- 短路保护
- 选择性过热关断
- 开路负载检测
- 接地和电源丢失检测
- 外部时钟控制
- 续流控制
- 调节器漂移检测
- 调节器误差控制
- 状态监控
- 状态推挽级
- 静电放电（ESD）保护
应用领域
- 驱动ABS系统中的阀门
- 驱动继电器、电磁阀等感性负载
