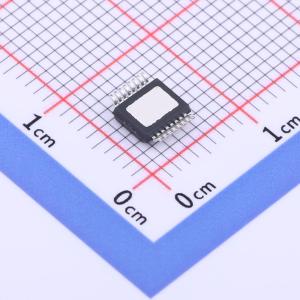

温馨提醒：图片仅供参考，商品以实物为准
VN7016AJEPTR
高边驱动器带多感知模拟反馈，适用于汽车应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有MultiSense模拟反馈的高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN7016AJEPTR
- 商品编号
- C2150252
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 77A | |
| 工作电压 | 4V~28V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件是一款双通道高端驱动器，采用意法半导体（ST）专有的VIPower M0 - 7技术制造，采用PowerSSO - 16封装。该器件旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能。 该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行的过载主动管理，以及具有可配置锁断功能的过温关断。 FaultRST引脚可在发生故障时解除输出锁断，或禁用锁断功能。 一个专用的多功能复用模拟输出引脚提供复杂的诊断功能，除了检测过载、接地短路、电源短路和关断状态下的开路负载外，还包括高精度比例负载电流检测、电源电压反馈和芯片温度检测。 一个检测使能引脚可在模块低功耗模式下禁用关断状态诊断，并允许在类似器件之间共享外部检测电阻。
商品特性
- 符合AEC - Q100标准
应用领域
- 各类汽车电阻性、电感性和电容性负载
- 特别适用于汽车前照灯
