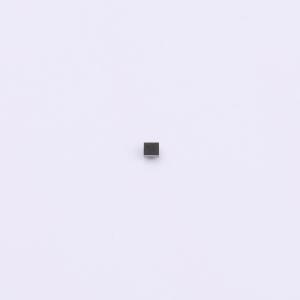

温馨提醒：图片仅供参考，商品以实物为准

AP22913CN4-7

单摆率控制负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP22913压摆率可控负载开关是一款单P沟道MOSFET功率开关，专为高端负载开关应用而设计。该MOSFET在5V（X1-WLB0909-4）条件下，典型导通电阻（Rds(on)）为54mΩ，可在低正向压降的情况下提高负载电流处理能力。该器件的导通压摆率由内部控制
品牌名称: DIODES(美台)
商品型号: AP22913CN4-7
商品编号: C2150198

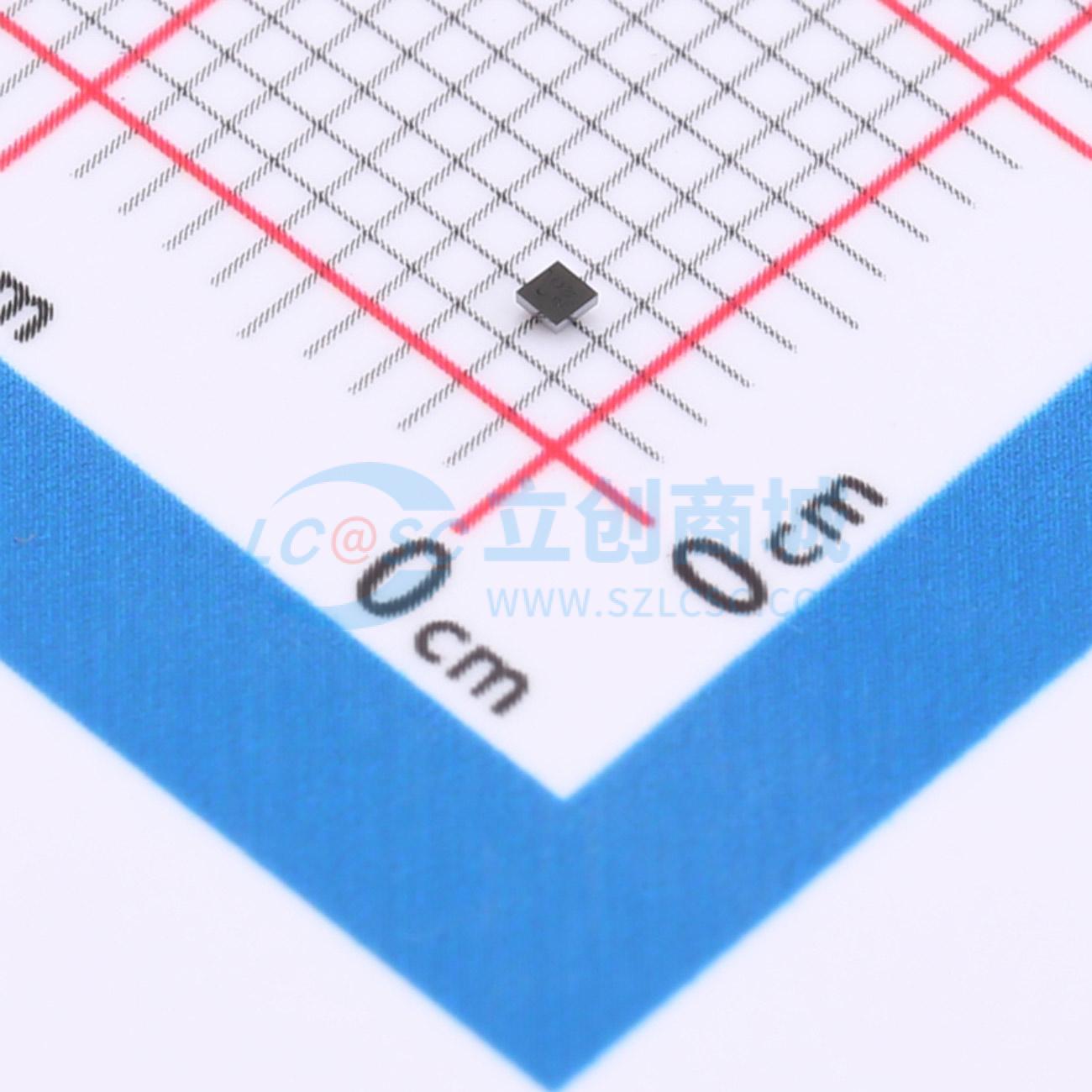

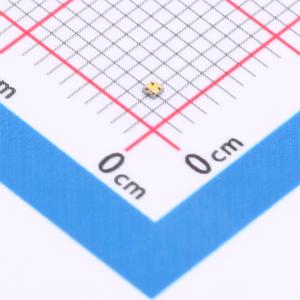

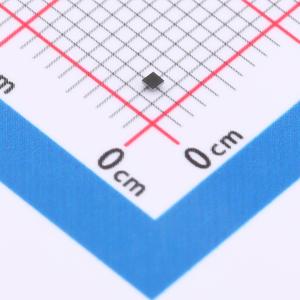

商品封装: X1-WLB0909-4
包装方式: 编带
商品毛重: 0.0424克(g)

商品参数

商品概述

AP22913 压摆率控制负载开关是一款专为高端负载切换应用设计的单P沟道MOSFET电源开关。该MOSFET在5V (X1-WLB0909-4)时具有典型的54mΩ导通电阻，允许低正向电压降的同时增加负载电流处理能力。设备的开启斜率由内部控制。在关闭状态下，V_IN和V_OUT通过TRCB（真反向电流阻断）功能隔离。

AP22913 负载开关设计的工作电压范围为1.4V至5.5V，使其非常适合1.8V、2.5V、3.3V和5V系统。典型的静态供电电流仅为1µA。

AP22913 采用晶圆级芯片尺寸4引脚、X1-WLB0909-4 0.5mm间距封装以及标准SOT26封装提供。

应用领域

手持/移动设备和智能手机
便携媒体设备
可穿戴设备
高级笔记本、UMPC和MID
便携医疗设备
GPS和导航设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	1.4V~5.5V
	导通电阻	54mΩ
	工作温度	-40℃~+85℃
