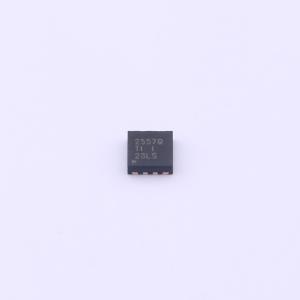

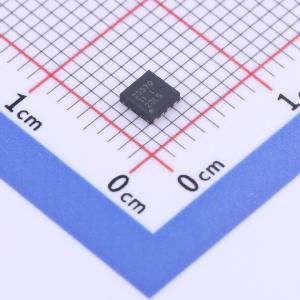

TPS2557QDRBRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2557-Q1 高电平有效的汽车类 0.5-5A 可调节 ILIMIT、2.5-6.5V、22mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2557QDRBRQ1
商品编号: C2150199
商品封装: SON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

TPS2556-Q1 和 TPS2557-Q1 是使用 N 通道 MOSFET 的限流配电开关，适用于可能遇到短路或重容性负载的应用。该器件允许用户通过外部电阻器将限流阈值编程在 500 mA 至 5 A（典型值）之间。该器件集成了内部电荷泵和驱动 N 通道 MOSFET 所需的栅极驱动电路。电荷泵为驱动电路供电。

商品特性

器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
器件组件充电模式 (CDM) ESD 分类等级 C5
可帮助进行功能安全系统设计的文档
提供功能安全
符合 AEC-Q100
满足 USB 限流要求
可调电流限值：500 mA 至 5A（典型值）
4.5A 电流下的限流精度为 ±6.5%
快速短路响应：3.5 μs（典型值）
22mΩ 高侧 MOSFET
工作电压范围：2.5V 至 6.5V
最大待机电源电流
内置软启动
15kV 和 8kV 系统级 ESD 能力
安全相关认证：
- 通过 UL 2367 的 UL 认证
- 通过 IEC 60950 的 CB 认证
- 通过 IEC 62368 的 CB 认证

应用领域

汽车 USB 充电端口
TPS2556-Q1 和 TPS2557-Q1 配电开关专门用于需要精密电流限制，或者能够处理大电容负载和短路的汽车应用
与 TPS2511-Q1 或 TPS2513A-Q1 一同使用，可实现一款低功耗、符合汽车标准的 USB 充电端口解决方案，能够为目前普遍使用的手机和平板电脑充电
作为单端口汽车 USB 充电端口电源开关的典型应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	5A

	属性	参数值
	工作电压	2.5V~6.5V
	导通电阻	22mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)
