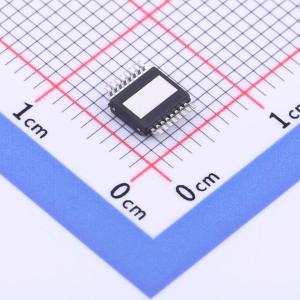

温馨提醒：图片仅供参考，商品以实物为准
L99MC6GJTR
汽车级可配置六路器件
SMT扩展库PCB免费打样
- 描述
- L99MC6GJ集成电路是一款高度灵活的单片式中电流输出驱动器，集成了3个专用低端输出（通道4至6）和3个可独立自配置的输出（通道1至3），这些输出可任意组合用作低端或高端驱动器。L99MC6GJ可控制电感负载、白炽灯或LED。L99MC6GJ可用于具备交叉电流保护功能的半桥配置
- 品牌名称
- ST(意法半导体)
- 商品型号
- L99MC6GJTR
- 商品编号
- C2150201
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 6 | |
| 输入控制逻辑 | 低电平有效；高电平有效 | |
| 最大连续电流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~28V | |
| 导通电阻 | 700mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
L99MC6GJ IC是一种高度灵活的单片中电流输出驱动器，集成了3个专用低边输出（通道4至6）和3个可独立自配置的输出（通道1至3），这些输出可以任意组合用作低边或高边驱动。L99MC6GJ可以控制电感负载、白炽灯或LED。
L99MC6GJ可以在具有交叉电流保护的半桥配置中使用。通道2可以通过IN/PWM引脚直接控制以用于PWM应用。IN/PWM信号可以应用于任何其他输出。
集成的16位标准串行外设接口（SPI）控制所有输出并提供诊断信息：正常操作、关闭状态下的开路负载、过流、温度警告和过温。
商品特性
- AEC-Q100 认证的3个独立自配置高/低端通道
- 3个低端通道
- 在 Tj=25 °C 时 R0N=0.7 Ω（典型值）
- 每个输出的电流限制最小为 0.6 A PWM 直接模式
- 带恢复模式的灯泡模式
- 带转换率控制的 LED 模式
- 带交叉电流保护的桥接模式
- 用于数据通信的 SPI 接口
- 温度警告
- 所有输出过温保护
- 所有输出短路保护
- 关闭模式下可配置的开路负载检测
- VCC 供电电压 3.0 V 至 5.25 V
- 待机模式下非常低的电流消耗 5 μA（典型值）
- 内部箝位二极管，HS 开关可在 3 V 起动电压下工作
应用领域
- 继电器驱动器
- LED驱动器
- 电机驱动器
- 后视镜调节
