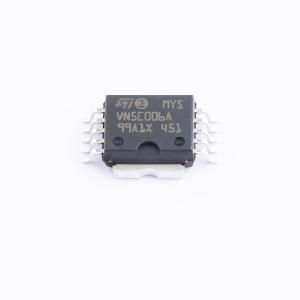

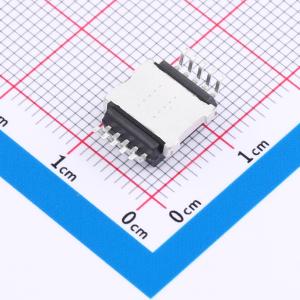

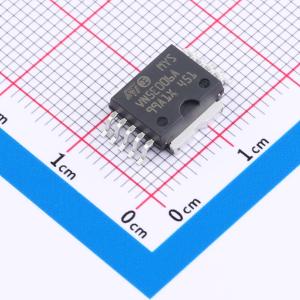

VN5E006ASPTR-E

单通道带模拟电流感应的高侧驱动器

描述: 支持模拟电流感应的单通道高侧驱动器，用于汽车应用
品牌名称: ST(意法半导体)
商品型号: VN5E006ASPTR-E
商品编号: C2150096
商品封装: PowerSO-10
包装方式: 编带
商品毛重: 1.584克(g)

商品参数

	属性	参数值
	工作电压	4.5V~28V
	导通电阻	4.5mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

VN5E006ASP-E 是一款单通道高侧驱动器，采用ST专有的VIPower M0-5技术制造，并封装在PowerSO-10封装中。该器件设计用于驱动12V汽车接地负载，提供保护和诊断功能。它还实现了一个与3V和5V CMOS兼容的接口，可以与任何微控制器一起使用。

该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行的冲击电流和过载主动管理、带有自动重启功能的过温关断以及过电压主动钳位。每个输出通道都配有一个专用的模拟电流检测引脚，提供了增强的诊断功能，包括通过功率限制指示快速检测过载和对地短路、过温指示、对Vcc短路诊断以及开路检测（包括导通状态和关断状态）。可以通过将DE引脚拉低来禁用整个器件的电流检测和诊断反馈，以便与其他类似器件共享外部检测电阻。

应用领域

所有类型的阻性、感性和容性负载

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	63.5A
