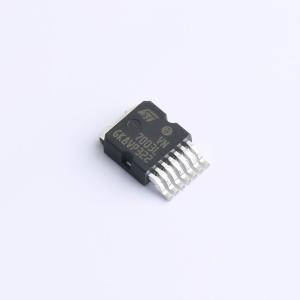

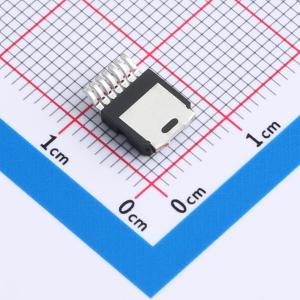

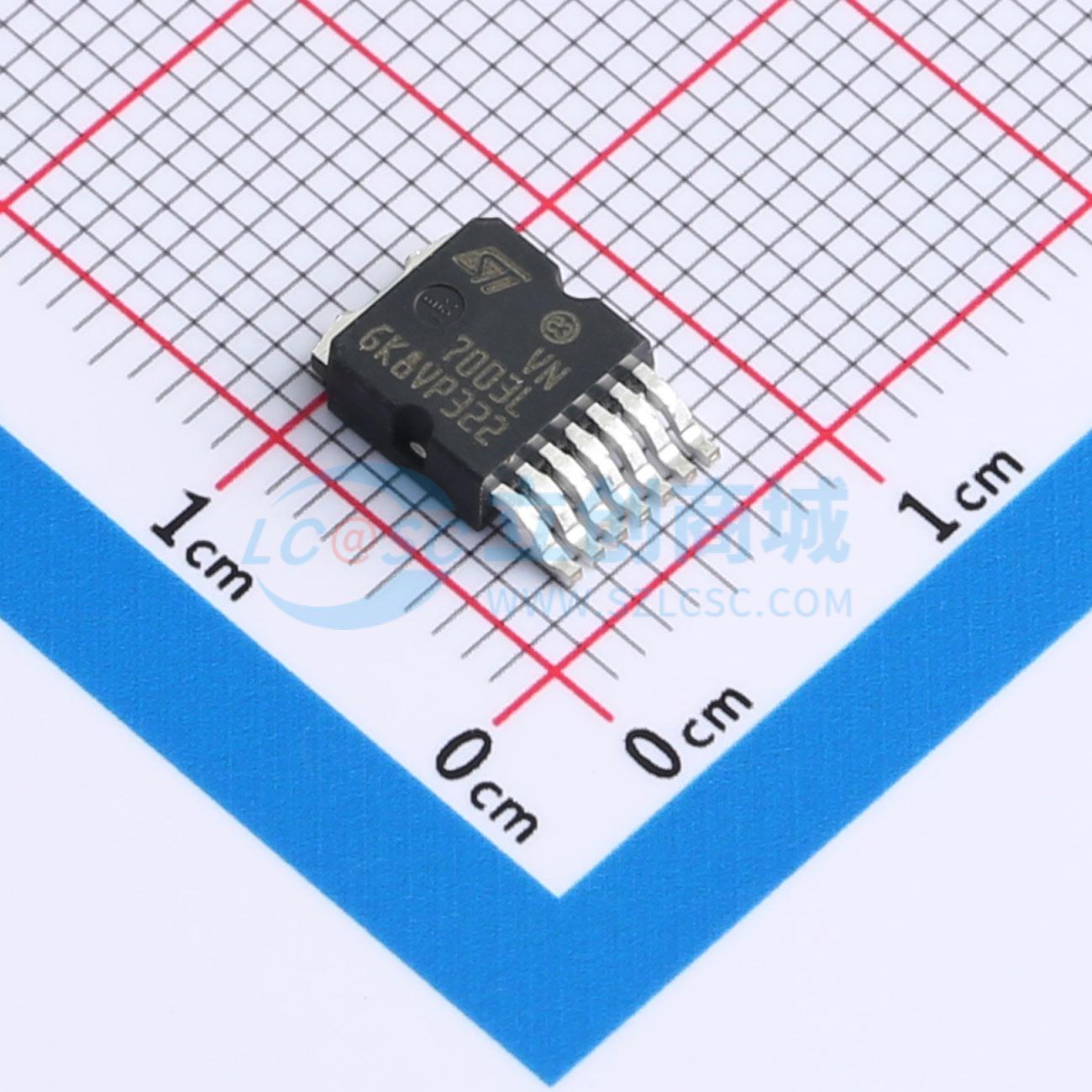

VN7003ALHTR
适用于汽车应用、带电流感应模拟反馈的高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有电流感应模拟反馈的单通道3 mΩ高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN7003ALHTR
- 商品编号
- C2150147
- 商品封装
- OctaPAK-7
- 包装方式
- 编带
- 商品毛重
- 0.434克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 80A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 导通电阻 | 3.5mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
该器件是一款单通道高端驱动器，采用意法半导体（ST）专有的VIPower技术制造，采用Octapak封装。该器件旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能。 该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理和过温关断。 在发生故障时，INPUT和FR_DIAG引脚的组合可锁存输出，禁用锁断功能并启用关断状态诊断。
商品特性
- 通过AEC-Q100认证
- 适用于深冷启动应用的极低压操作（符合2013版LV124标准）
- 带CurrentSense模拟反馈的通用单通道智能高端驱动器
- 极低的待机电流
- 与3 V和5 V CMOS输出兼容
- 诊断功能：过载和接地短路（功率限制）指示、热关断指示、关断状态开路负载检测、输出与VCC短路检测
- 保护功能：欠压关断、过压钳位、负载电流限制、快速热瞬变自限、接地丢失和VCC丢失保护、可配置的过温或功率限制锁断、反接电池保护、静电放电保护
应用领域
- 汽车智能配电
- 电热塞
- 加热系统
- 直流电机
- 继电器替代
- 高功率电阻性和电感性执行器
