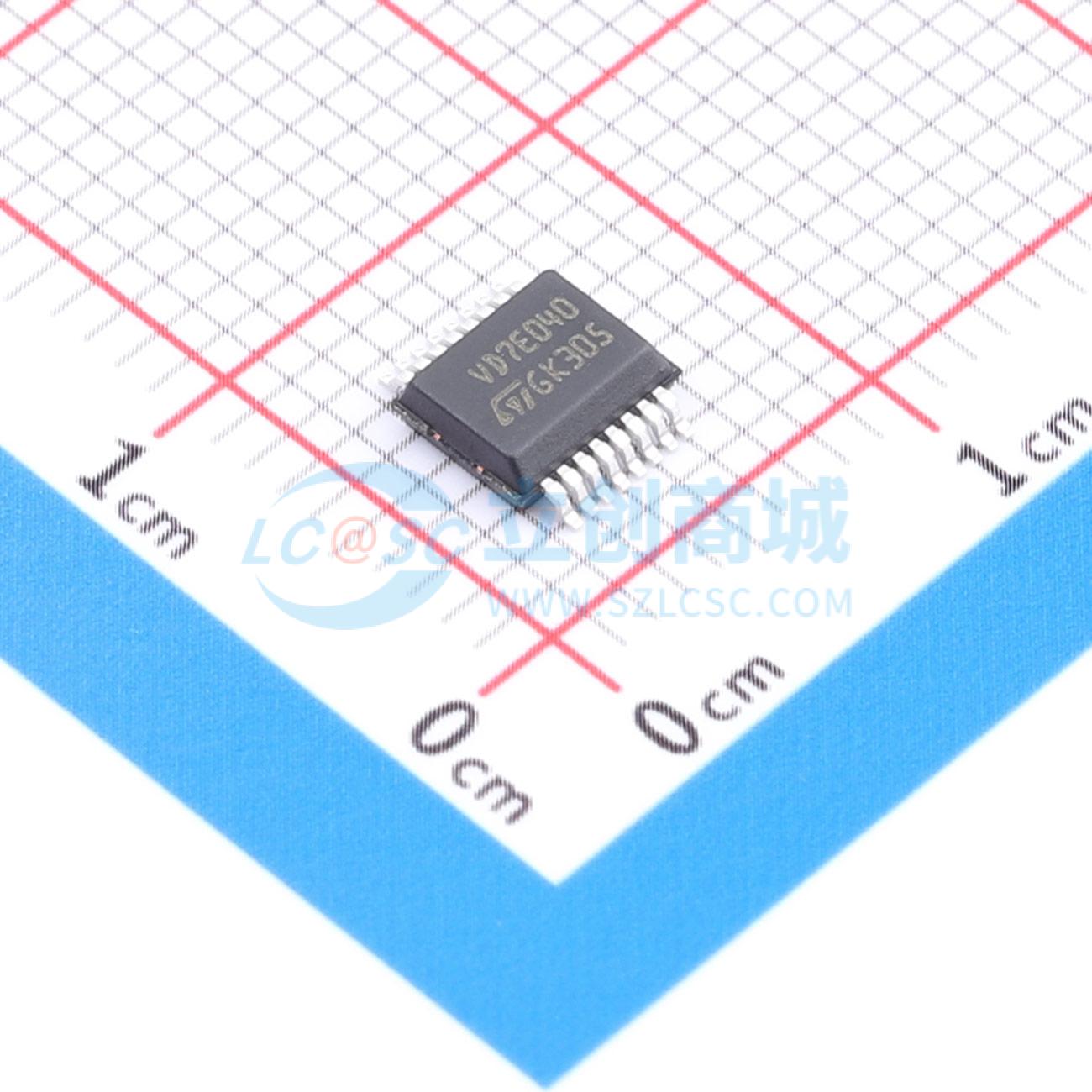

VND7E040AJTR
VND7E040AJTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有电流感应模拟反馈的双通道HSD
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND7E040AJTR
- 商品编号
- C2150175
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 工作电压 | 4V~28V | |
| 导通电阻 | 38mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件是一款采用意法半导体（ST）专有的VIPower M0 - 7技术制造的双通道高端驱动器，采用PowerSSO - 16封装。该器件旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能。 该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理，以及可配置锁存关断的过温关断功能。 FaultRST引脚可在出现故障时解除输出锁存，或禁用锁存关断功能。 复用式电流检测引脚除了能检测过载、接地短路、VCC短路和关断状态下的开路负载外，还能提供高精度的比例负载电流检测。 检测使能引脚可在模块低功耗模式下禁用关断状态诊断，还能实现类似器件之间的外部检测电阻共享。
商品特性
- 通过AEC - Q100认证
- 适用于深冷启动应用的极低电压操作（符合2013版LV124标准）
- 带CurrentSense模拟反馈的双通道智能高端驱动器
- 极低的待机电流
- 与3 V和5 V CMOS输出兼容
- CurrentSense诊断功能
- 采用高精度比例电流镜实现负载电流的模拟反馈
- 过载和接地短路（功率限制）指示
- 热关断指示
- 关断状态下的开路负载检测
- 输出与VCC短路检测
- 检测使能/禁用
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变的自限功能
- 过温或功率限制时可配置锁存关断
- 接地丢失和VCC丢失保护
- 搭配外部元件实现反接电池保护
- 静电放电保护
应用领域
- 汽车电阻性、电感性和电容性负载
- 高级驾驶辅助系统（ADAS）的受保护电源：雷达和传感器
- 汽车灯具
