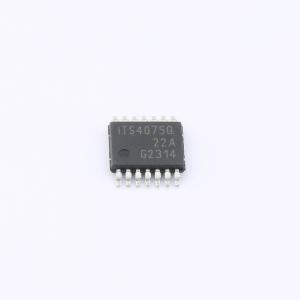

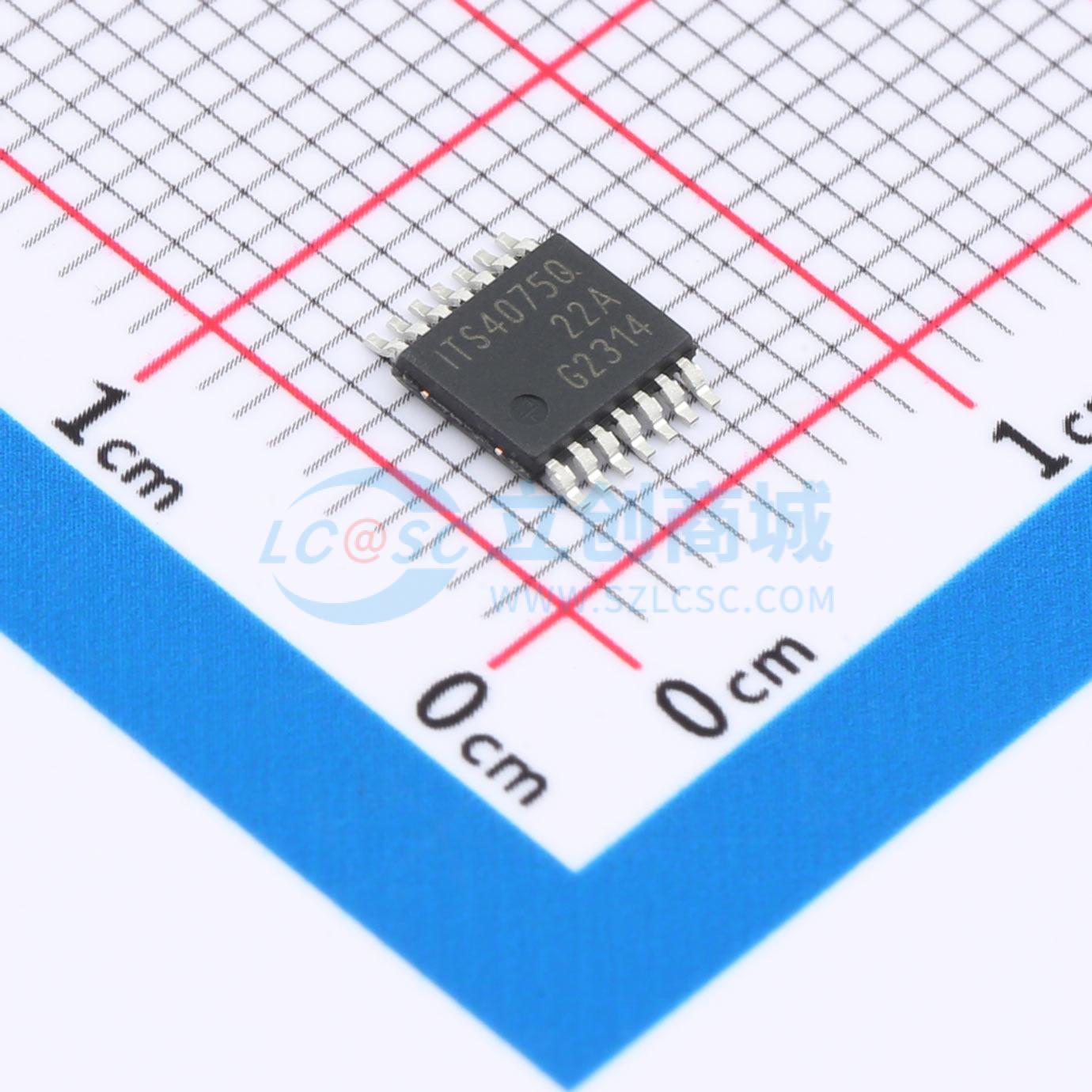

温馨提醒：图片仅供参考，商品以实物为准

ITS4075QEPDXUMA1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款75 mΩ四通道智能高端功率开关，提供集成保护功能和诊断反馈。四个通道每个通道的电流能力超过2 A，在Tj = 125℃时典型RDS(ON)值低至120 mΩ，采用小型PG-TSDSO-14外露焊盘封装，结合了高电流能力和最小的空间要求。热增强型PGTSDSO-14封装的外露焊盘可通过散热过孔将热量从器件高效传递到PCB内层。功率晶体管由带电荷泵的N沟道垂直功率MOSFET（DMOS）构成，专为在恶劣工业环境中切换电阻性、电感性或电容性负载而设计，具备基本保护功能，非常坚固
品牌名称: Infineon(英飞凌)
商品型号: ITS4075QEPDXUMA1
商品编号: C2150176
商品封装: TSSOP-14-EP-150mil
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

ITS4075Q-EP-D是一款75 mΩ四通道智能高端功率开关，具备集成保护功能和诊断反馈。四个通道每个通道的电流能力均超过2 A，在Tj = 125℃时典型RDS(0N)值低至120 mΩ，采用小型PG-TSDSO-14外露焊盘封装，在实现高电流能力的同时将空间需求降至最低。热增强型PG-TSDSO-14封装的外露焊盘可通过散热过孔将器件产生的热量高效传导至PCB内层。功率晶体管由带电荷泵的N沟道垂直功率MOSFET（DMOS）构成。ITS4075Q-EP-D专为在恶劣工业环境中切换阻性、感性或容性负载而设计，具备必要的保护特性，极其耐用。可通过状态输出（ST）读取诊断信息。该四通道器件可通过四个独立输入引脚进行控制。由于输入引脚具备高耐压能力，无需额外外部元件即可直接与光耦合器连接。

商品特性

集成保护和诊断功能的四通道智能高端功率开关
Tj = 25℃时，每通道最大RDS(0N)为75 mΩ
高输出电流能力：额定电流高达2.6 A
低且精确的电流限制：4.1 A（± 20 %）
扩展电源电压范围高达45 V
所有控制输入耐压达24 V，支持与光耦合器直接连接
所有控制输入兼容3.3 V和5 V逻辑电平
4 kV静电放电保护（ESD）
优化的电磁兼容性
非常小的热增强型TSDSO-14封装
依据JEDEC标准“JESD47J”进行扩展鉴定，验证了器件的耐用性
绿色产品（符合RoHS标准）

应用领域

数字输出模块（PLC应用、工厂自动化）
工业外设开关和电源分配
在恶劣工业环境中切换阻性、感性和容性负载
替代机电继电器、保险丝和分立电路
最适合需要精确电流限制的负载

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	4
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2.6A
	工作电压	8V~36V
	导通电阻	75mΩ
	工作温度	-40℃~+150℃
