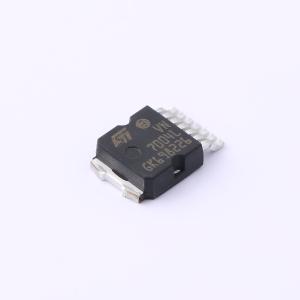

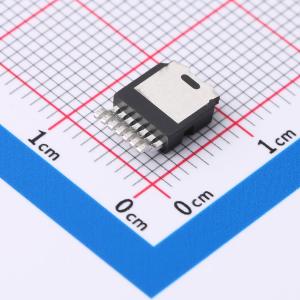

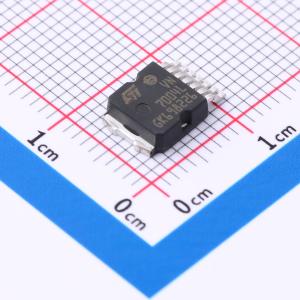

温馨提醒：图片仅供参考，商品以实物为准

VN7004CLHTR

高边驱动器带电流感应模拟反馈，适用于汽车应用

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有电流感应模拟反馈的高侧驱动器，用于汽车应用
品牌名称: ST(意法半导体)
商品型号: VN7004CLHTR
商品编号: C2150193
商品封装: OctaPAK-7
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

	属性	参数值
	工作电压	4V~28V
	导通电阻	4mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP)

商品概述

该器件是一款单通道高端驱动器，采用意法半导体（ST）专有的VIPower技术制造，采用Octapak封装。该器件旨在通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载，并提供保护和诊断功能。该器件集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理和过温关断。在发生故障时，INPUT和FR_DIAG引脚的组合可锁存输出，禁用锁断功能并启用关断状态诊断。

商品特性

符合AEC-Q100标准
带CurrentSense模拟反馈的通用单通道智能高端驱动器
极低的待机电流
与3.0 V和5 V CMOS输出兼容
诊断功能
- 过载和接地短路（功率限制）指示
- 热关断指示
- 关断状态下的开路负载检测
- 输出与VCC短路检测
保护功能
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限
- 接地丢失和VCC丢失保护
- 可配置的过温或功率限制锁断
- 反接电池保护
- 静电放电保护

应用领域

汽车智能配电
电热塞
加热系统
直流电机
继电器替代
高功率电阻性和电感性执行器

数据手册PDF

放大查看下载PDF

优惠活动

4.6折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	80A
