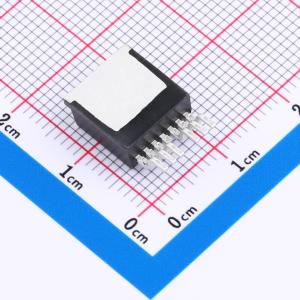

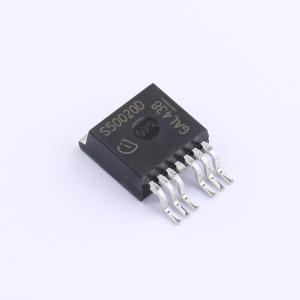

温馨提醒：图片仅供参考，商品以实物为准

BTS500201TADATMA2

智能高端功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BTS50020-1TAD是一款导通电阻为2.0 mΩ的单通道智能高端功率开关，采用PG-TO-263-7-10封装，具备保护功能和诊断功能。它还具备ReverSave功能。
品牌名称: Infineon(英飞凌)
商品型号: BTS500201TADATMA2
商品编号: C2150340
商品封装: TO-263-7
包装方式: 编带
商品毛重: 1.66克(g)

商品参数

商品概述

BTS50020-1TAD是一款导通电阻为2.0 mΩ的单通道智能高端功率开关，采用PG-TO-263-7-10封装，具备保护和诊断功能，支持ReverSave功能。功率晶体管由带电荷泵的N沟道功率MOSFET构成，专为在严苛的汽车环境中驱动高达60 A的大电流负载而设计，可应用于开关式电池耦合、配电开关、加热器、电热塞等领域。

商品特性

单通道器件
低待机电流
输入引脚支持3.3 V至电源电压（VS）电平
静电放电保护（ESD）
优化的电磁兼容性（EMC）
逻辑地与负载地相互独立
OUT引脚漏电流极低
符合启动脉冲要求（ISO 7637测试脉冲4和LV124冷启动脉冲）
内置诊断功能
内置保护功能
绿色产品（符合RoHS标准）
通过AEC认证

应用领域

适用于阻性、感性和容性负载
可替代机电继电器、熔断器和分立电路
非常适合大电流负载应用，如加热系统、配电主开关、启停电源开关
适用于低频PWM应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	29A

	属性	参数值
	工作电压	8V~18V
	导通电阻	3mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；短路保护(SCP)
