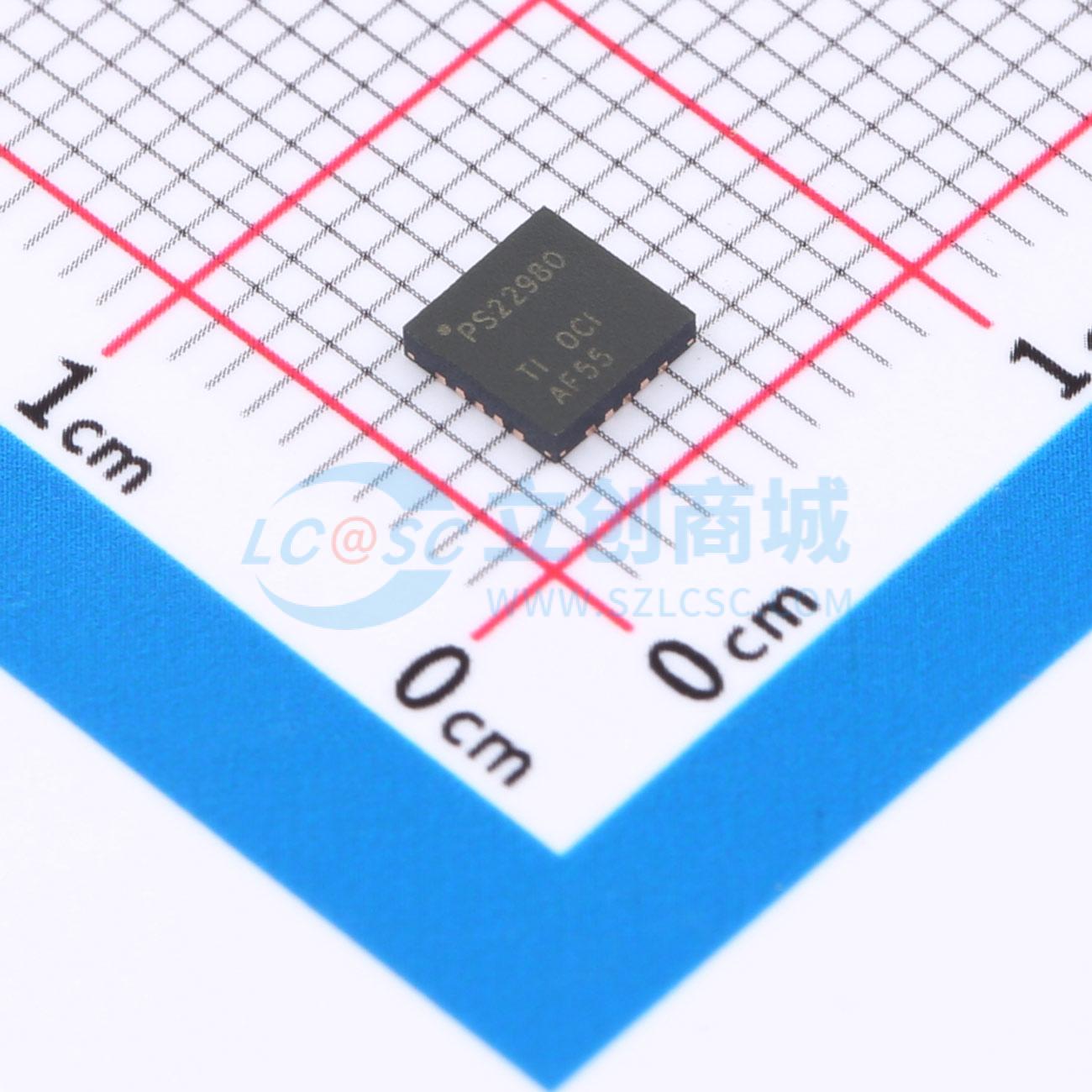

温馨提醒：图片仅供参考，商品以实物为准
TPS22980RGPR
具有过流限制的3.3V至18V电源多路复用器 (MUX)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS22980 Thunderbolt 主机/外设电源多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS22980RGPR
- 商品编号
- C2150151
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~19.8V | |
| 导通电阻 | 250mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP) |
商品概述
TPS22980 是一款限流型电源 mux，可从一个低电压电源（3.0V 到最高 3.6V）或者一个高电压电源（5V 到最高 18V）提供到一个外围器件的连接。由数字控制信号选择所需的输出。 高电压(VHV) 和低电压(V3P3) 开关电流限值由外部电阻设定。一旦达到电流限值，TPS22980 将控制此开关以将电流保持在限值上。 当此高电压电源不在时，TPS22980 将保持到低电压电源输出的连接。高电压线路和高压使能信号出现时，此高压开关将会与低电压开关一同打开直到在低压开关上侦测到反向电流。这一功能能在最小下降电流和击穿电流的情况下实现低压电源至高压电源的无缝转换。 为了防止 VHV 连接到 V3P3 连接转换期间的电流回流，TPS122980 将断开 VHV 连接并将输出放电至接近 3.3V。 一旦输出达到 3.3V，此器件将接通 V3P3 开关。如果负载出现，则此输出在返回 3.3V 前转换为 0V。 TPS22980 采用 4mm x 4mm x 1mm 四方平面无引线(QFN) 封装。
商品特性
- 3.3V 电源供电
- 4.5V 至 19.8V 高电压开关
- 3V 至 3.6V 开关
- 可调节限流
- 热关断
- 先合后断开开关
- 低电压闭合之前的高电压放电
- 反向电流阻断
应用领域
- 笔记本电脑
- 台式机
- 电源管理系统
