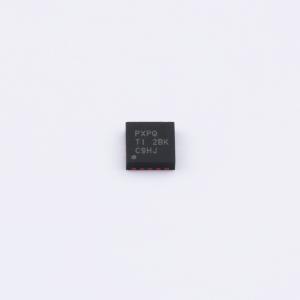

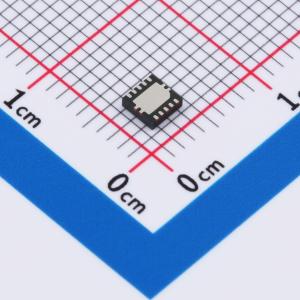

TPS2561QDRCRQ1

双通道精度可调限流电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2561-Q1 高电平有效的汽车类双通道、0.25-2.8A 可调节ILIMIT、2.5-6.5V、44mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2561QDRCRQ1
商品编号: C2150173
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

TPS2561-Q1是一款双通道配电开关，适合于对电流限制精度有要求或者会遇到重电容负载和短路的应用。这些器件借助一个外部电阻器为每通道提供一个250 mA至2.8 A（典型值）间的可编程电流限制阀值。对电源开关的上升和下降次数进行控制以便在接通/切断期间大大降低电流浪涌。当输出负载超过电流限制阀值时，通过切换到一个恒定电流模式，TPS2561-Q1器件的每个通道将输出电流限制在一个安全水平上。在过流和过热情况下，每个通道的FAULTx逻辑输出独立低电平有效。

TPS2561-Q1是双信道、限流配电开关，使用N通道MOSFET，适用于遇到短路或重电容负载的应用。该器件允许用户通过外部电阻器为每个通道编程250 mA至2.8 A（典型值）之间的电流限制阈值。该器件集成了内部电荷泵和驱动N通道MOSFET所需的栅极驱动电路。电荷泵为每个通道的驱动电路供电，并提供必要的电压以将MOSFET的栅极拉至源极上方。电荷泵可在低至2.5 V的输入电压下工作，并且只需要很少的电源电流。驱动器控制电源开关的栅极电压。驱动器集成了控制输出电压上升和下降时间的电路，以限制大电流和电压浪涌，并提供内置软启动功能。

商品特性

符合汽车应用要求
2个分开的电流限制通道
满足USB电流限制要求
可调电流限制，250 mA - 2.8 A（典型值）
2.8 A电流下的+/-7.5%电流限制精度
快速过流响应 - 3.5 μs（典型值）
2个44 - mΩ高侧金属氧化半导体场效应晶体管(MOSFET)
工作范围：2.5 V至6.5 V
2 - μA最大待机电源电流
内置软启动
15 kV/8 kV系统级静电放电(ESD)能力
UL列表 - 文件号E169910
经认证的CB和Nemko

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	2.5A

	属性	参数值
	工作电压	2.5V~6.5V
	导通电阻	44mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)；欠压保护(UVP)
