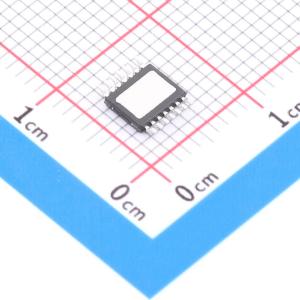

温馨提醒：图片仅供参考，商品以实物为准

ITS4130QEPDXUMA1

四通道智能高端功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ITS4130Q - EP - D是一款130 mΩ四通道智能高端电源开关，具备集成保护功能和诊断反馈。它的四个通道每个都能承受超过500 mA的电流，在结温（Tj）为125°C时，典型导通电阻RDS(0N)低至205 mΩ，采用小型PG - TSDSO - 14外露焊盘封装，在实现高度灵活性的同时，对空间要求极低。热增强型PGTSDSO - 14封装的外露焊盘可通过导热过孔将器件产生的热量高效传导至印刷电路板（PCB）的内层
品牌名称: Infineon(英飞凌)
商品型号: ITS4130QEPDXUMA1
商品编号: C2150174
商品封装: TSSOP-14-EP-150mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	工作电压	8V~36V
	导通电阻	130mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

ITS4130Q-EP-D是一款130 mΩ四通道智能高端功率开关，具备集成保护功能和诊断反馈。四个通道每个都能承载超过500 mA的电流，在Tj = 125℃时典型RDS(0N)值低至205 mΩ，采用小型PG-TSDSO-14外露焊盘封装，集高灵活性与小空间需求于一体。热增强型PG-TSDSO-14封装的外露焊盘可通过导热过孔将器件产生的热量高效传导至PCB内层。功率晶体管由带电荷泵的N沟道垂直功率MOSFET（DMOS）构成。ITS4130Q-EP-D专为在恶劣工业环境中切换阻性、感性或容性负载而设计。ITS4130Q-EP-D具备必要的保护特性，极其坚固耐用。可通过状态输出（ST）读取诊断信息。该四通道器件可通过四个独立输入引脚进行控制。由于输入引脚耐压能力高，无需额外外部组件即可直接与光耦合器连接。

商品特性

集成保护和诊断功能的四通道智能高端功率开关
Tj = 25℃时，每通道最大RDS(ON)为130 mΩ
标称输出电流能力高达650 mA
低且精确的电流限制：1.25A（± 20 %）
扩展电源电压范围高达45 V
所有控制输入耐压24 V，支持直接与光耦合器连接
所有控制输入兼容3.3 V和5 V逻辑电平
4 kV静电放电保护（ESD）
优化的电磁兼容性
超小型热增强型TSDSO-14封装
依据JEDEC标准“JESD47J”进行扩展鉴定，验证了器件的坚固性
绿色产品（符合RoHS标准）

应用领域

数字输出模块（PLC应用、工厂自动化）
工业外设开关和电源分配
在恶劣工业环境中切换阻性、感性和容性负载
替代机电继电器、保险丝和分立电路
最适用于需要精确电流限制的负载

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	4
	输入控制逻辑	高电平有效
	最大连续电流	650mA
