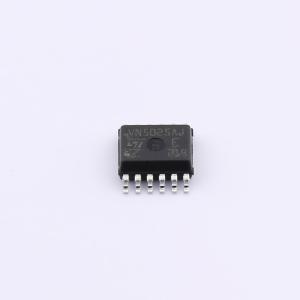

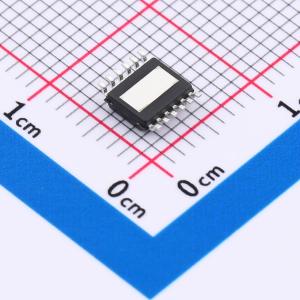

温馨提醒：图片仅供参考，商品以实物为准
VN5025AJTR-E
适用于汽车应用的单通道带模拟检测功能的高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VN5025AJ - E 是一款采用 VIPower 技术 VCC 制造的单片器件。它用于驱动一侧接地的阻性或感性负载。有源电压钳位可保护器件免受低能量尖峰的影响（见 ISO7637 瞬态兼容性表）
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN5025AJTR-E
- 商品编号
- C2150134
- 商品封装
- PowerSSO-12
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 40A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~36V | |
| 导通电阻 | 25mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP) |
商品概述
VN5025AJ - E是一款采用VIPower技术VCC制造的单片器件。它用于驱动一侧接地的电阻性或电感性负载。有源电压钳位可保护器件免受低能量尖峰的影响（参见ISO7637瞬态兼容性表）。该器件集成了一个模拟电流检测功能，当CS_DIS引脚置低或悬空时，它会输出一个与负载电流成比例（根据已知比例）的电流。当CS_DIS引脚置高时，电流检测引脚处于高阻抗状态。输出电流限制功能可在过载情况下保护器件。若过载持续时间较长，器件会将耗散功率限制在安全水平，直至热关断介入。热关断具有自动功能。
商品特性
- 浪涌电流主动管理
- 功率限制
- 极低的待机电流
- 3.0V CMOS兼容输入
- 优化的电磁辐射
- 极低的电磁干扰
- 符合欧洲指令
- 诊断功能
- 比例特性
- 高电流检测精度
- 多电流检测
- 电流检测禁用功能
- 热保护
- 极低的电流检测阈值
- 检测功能
- 欠压保护
- 过压钳位
- 封装特性
- 负载电流限制
- S Vcc相关特性
- 防低能量干扰保护
- 反接电池保护
- 静电保护
- 适用于所有类型的电阻性、电感性负载
- 适合作为LED驱动
