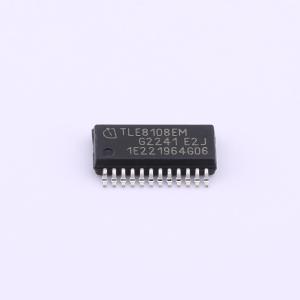

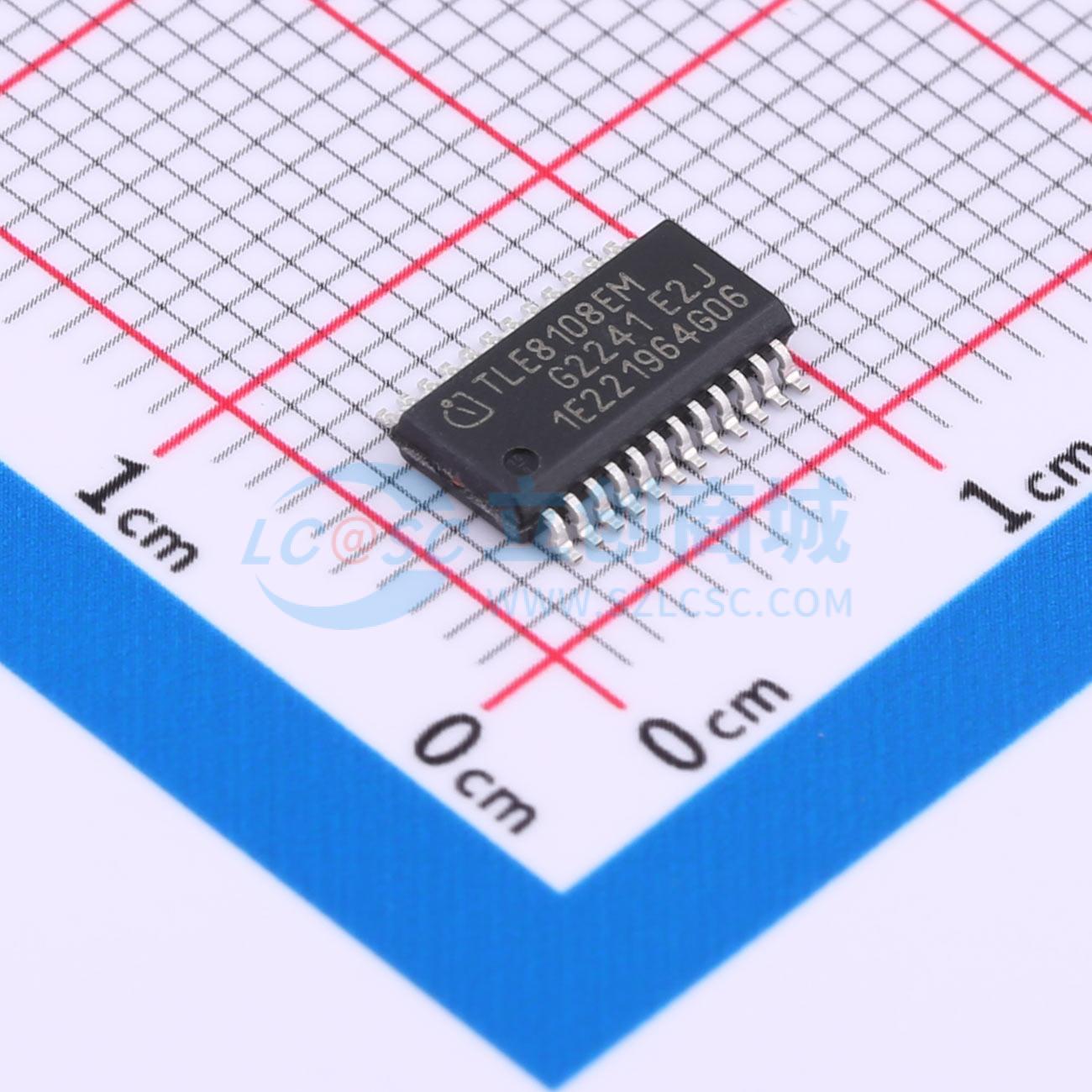

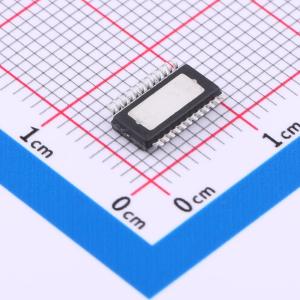

TLE8108EMXUMA1

TLE8108EM 是一种采用 PG-SSOP-24 封装的八通道低压侧开关，提供嵌入式保护功能。它特别设计用于汽车动力系统的继电器驱动。该器件通过串行外设接口（SPI）进行控制和诊断。四个可配置的直接输入可用于以 PWM 方式控制输出。该器件是单片集成的。内部开关为功率 n-MOSFET。

TLE8108EM 配备了 4 个输入引脚，可以直接控制其专用通道，从而在设计和 PCB 布局中提供了灵活性。输入多路复用器通过 SPI 控制。该器件提供负载的全面诊断，包括开路、对地短路和对电池短路检测。SPI 诊断位指示可能发生的锁定故障条件。每个输出级都受到短路保护。在过载情况下，受影响的通道会关闭。每个通道都有温度传感器，以防过温时保护器件。输入端与地参考 CMOS 兼容。该器件采用智能功率技术单片集成。所有输出引脚位于器件的一侧，而另一侧则将信号捆绑到微控制器，从而简化了 PCB 布局。可以将每个通道设置为清除模式（CLR），以清除诊断标志；在 CLR 状态下，输出被关闭且诊断电流被禁用。如果所有通道都被设置为 CLR 状态，则可以使器件进入待机模式（STB）；在 STB 模式下，功耗降至最低。

• 阻性、感性和容性负载
• 特别设计用于驱动汽车应用中的继电器
