温馨提醒：图片仅供参考，商品以实物为准

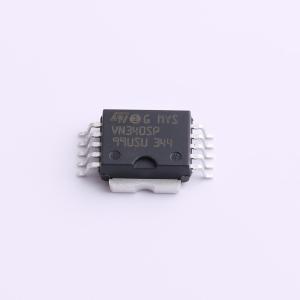

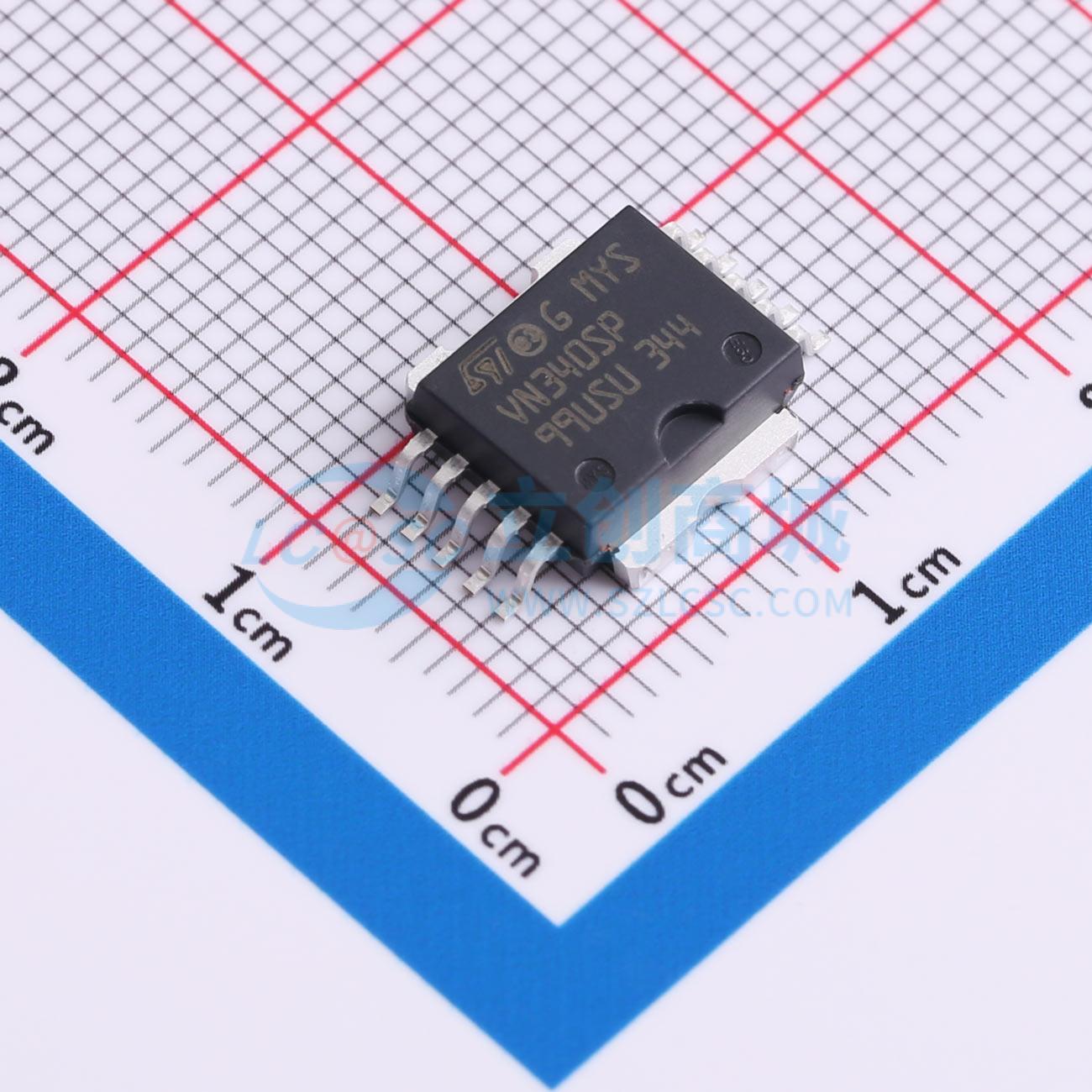

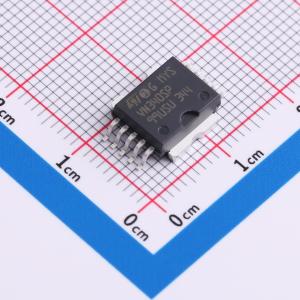

VN340SPTR-33-E
四路高端智能功率固态继电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道高侧智能功率固态继电器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN340SPTR-33-E
- 商品编号
- C2149996
- 商品封装
- PowerSO-10
- 包装方式
- 编带
- 商品毛重
- 1.973克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~36V | |
| 导通电阻 | 200mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
VN340SP - 33 - E是一款采用VIPower技术开发的单片器件，旨在驱动四个独立的电阻性或电感性负载，负载的一端接地。有源电流限制功能可防止在负载短路时系统电源电压下降。内置的热关断功能可保护芯片免受过温和短路的影响。开漏诊断输出可指示过热状态。当某个通道的过热状态被确认时，相应的I/O引脚会被拉低。
商品特性
- 输出电流：每通道1 A
- 数字I/O在最低32 V电压下钳位
- 负载短路和过热保护
- 接地丢失保护
- 内置电流限制器
- 欠压关断
- 开漏诊断输出
- 电感性负载快速去磁
- 符合IEC 61131 - 2标准
