VNI8200XP是一款单片8通道驱动器，具有非常低的电源电流，集成SPI接口和高效的100 mA微功率降压开关稳压器峰值电流控制环路。该IC采用STMicroelectronics™ VIPower™技术实现，旨在驱动任何一种负载，其一侧连接到地。

每个通道独立的活动通道电流限制与热关断结合，以及自动重启功能，保护设备免受过载影响。

额外的嵌入式功能包括：在地线断开时自动关闭设备输出的地线丢失保护、带滞后的欠压关断、用于识别有效供电电压范围的电源良好诊断、用于立即开启/关闭电源输出的输出使能功能、以及用于微控制器安全运行的可编程看门狗功能；外壳过温保护以控制IC外壳温度。

该设备集成了一个四线制SPI串行外设，支持选择8位或16位操作；通过选择引脚，设备也可以使用并行接口操作。

8位和16位SPI操作都兼容菊花链连接。

SPI接口允许通过启用或禁用每个通道来命令输出驱动器，在16位格式下，为通信鲁棒性提供奇偶校验控制。它还允许监控IC的状态，指示电源良好、每个通道的过温状况、IC预警告温度检测。

内置的热关断保护芯片免受过温和短路的影响。在过载条件下，当IC温度降至由温度滞后固定的阈值以下时，通道会自动关闭然后再次打开，从而控制结温。如果这种情况导致外壳温度达到外壳温度极限TCSD，则过载通道将非同时关闭并在外壳和结温低于各自的复位阈值时重新启动。如果是由于热复位的情况，加载的通道直到结温复位事件发生前不会被切换开启。未过载的通道继续正常工作。

高于TCSD的外壳温度通过TWARN开漏引脚报告。

内部电路提供了一个非锁存的公共故障指示器，报告以下任一事件的发生：通道OVT（过温）、奇偶校验失败。电源良好诊断向控制器发出警报，表明供电电压低于固定阈值。

看门狗功能用于检测主机控制器软件故障的发生。看门狗电路在内部看门狗定时器到期时生成内部复位。可以通过在WD引脚上施加负脉冲来实现看门狗定时器复位。专用的WD_EN引脚可以禁用看门狗功能，并允许编程广泛的看门狗定时设置。

内部LED矩阵驱动电路（4行，2列）允许检测单个输出的状态。集成的降压电压调节器为内部LED矩阵驱动器和逻辑输出缓冲区提供供电电压，并且如果应用需要隔离，还可以用来为外部光电耦合器供电。调节器受到逐脉冲电流限制和峰值电流控制环路的保护，以防短路或过载条件。

输出电流：每通道0.7 A
可选串行/并行接口
短路保护
用于IC命令和控制诊断的8位和16位SPI接口
通道过温检测和保护
各通道热独立
驱动所有类型的负载（电阻性、电容性和电感性负载）
失去GND保护
电源良好诊断
带有迟滞的欠压关断
过压保护（Vcc箝位）
极低的电源电流
公共故障开漏输出
IC警告温度检测
通道输出使能
带集成启动二极管的100 mA高效率降压开关稳压器
可调稳压器输出
开关稳压器禁用
5 V和3.3 V兼容I/O
通道输出状态LED驱动4x2复用阵列
电感性负载快速退磁
ESD保护
设计符合IEC61131-2，IEC61000-4-4和IEC61000-4-5标准

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	8
	输入控制逻辑	高电平有效
	最大连续电流	700mA

	属性	参数值
	工作电压	10.5V~36V
	导通电阻	110mΩ
	工作温度	-40℃~+125℃
	特性	过压保护(OVP)；短路保护(SCP)

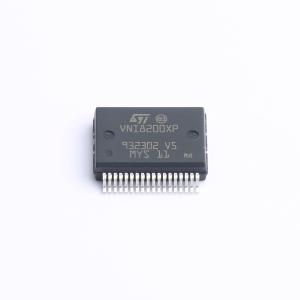

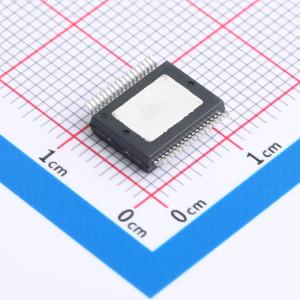

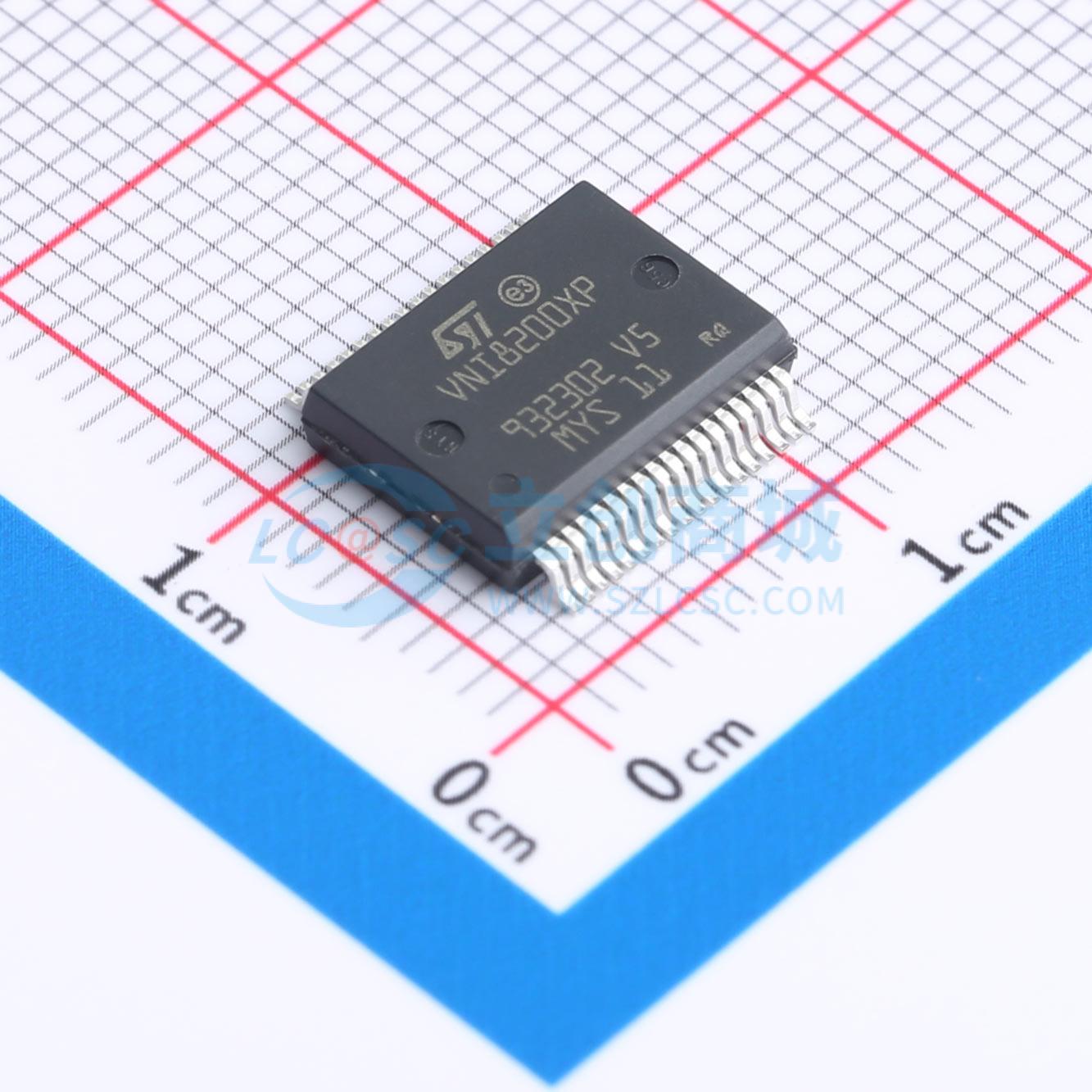

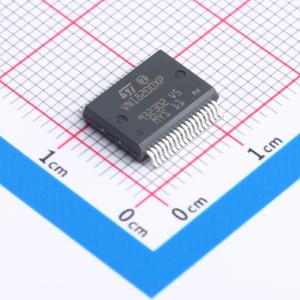

VNI8200XPTR
