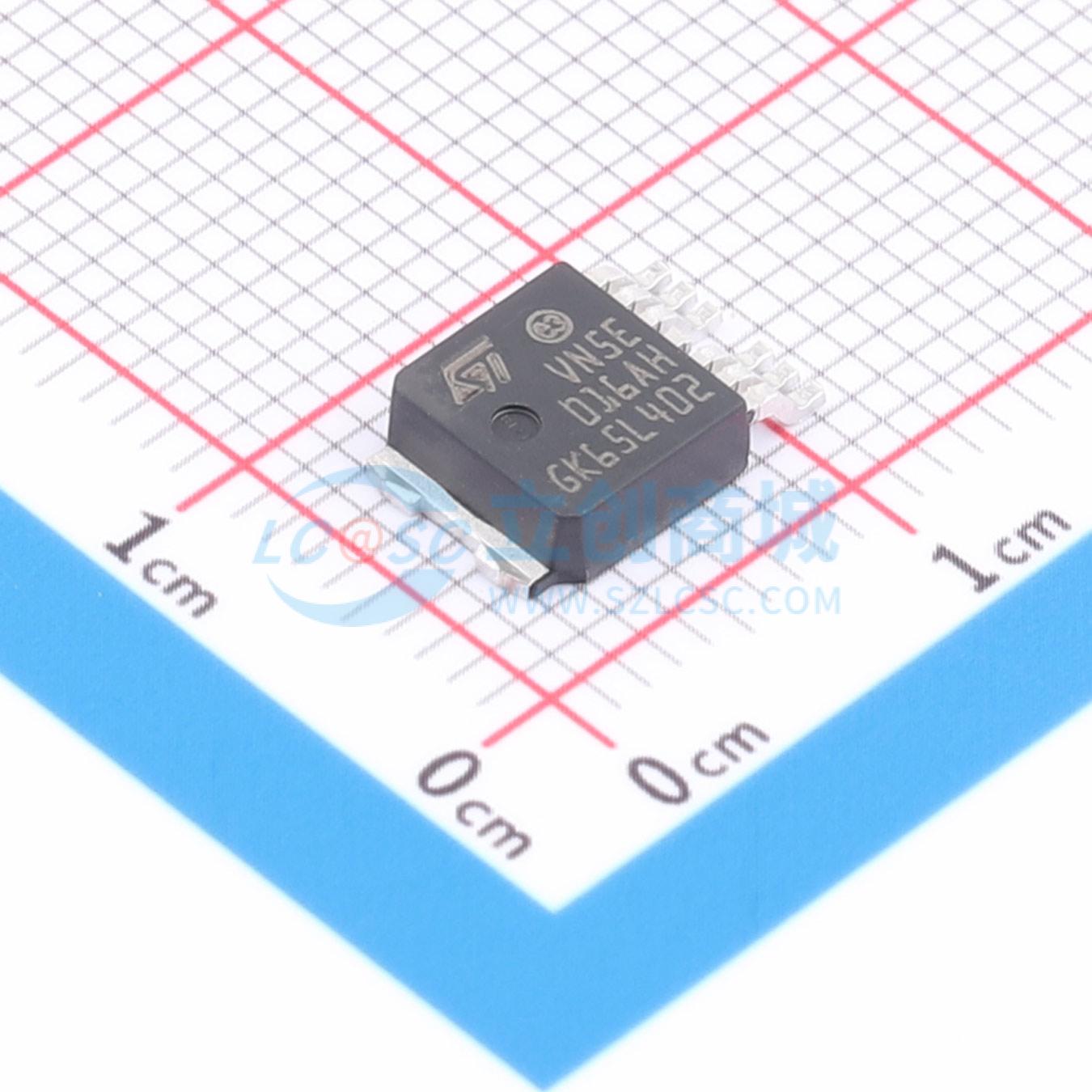

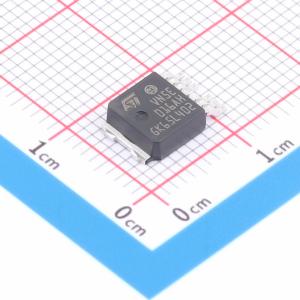

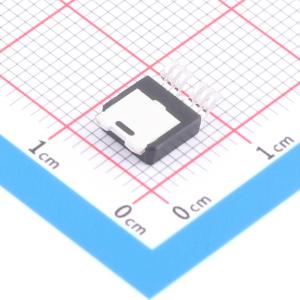

VN5E016AHTR-E
VN5E016AHTR E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持模拟电流感应的16 mΩ高侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN5E016AHTR-E
- 商品编号
- C2149979
- 商品封装
- HPAK-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 54A | |
| 工作电压 | 4.5V~28V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
VN5E016AH-E 是一款单通道高侧驱动器，采用ST专有的VIPower™ M0-5技术制造，并封装在小巧的HPak封装中。它旨在驱动12V汽车接地负载，提供保护、诊断功能以及与任何微控制器兼容的3.3V和5V CMOS接口。
该设备集成了先进的保护功能，如负载电流限制、通过功率限制进行的涌入和过载主动管理、带有自动重启功能的过温关断以及过电压主动钳位。
每个输出通道都配备了一个专用的模拟电流检测引脚，以提供增强的诊断功能。这些功能包括通过功率限制指示快速检测过载和对地短路、过温指示、对VCC短路诊断以及开路负载检测（包括ON状态和OFF状态）。
通过将CS_DIS引脚拉高，可以禁用整个设备的电流检测和诊断反馈，从而允许与其他类似设备共享外部检测电阻。
商品特性
- 最大电源电压：Vcc 41V
- 工作电压范围：Vcc 4.5 至 28V
- 最大导通电阻（每通道）：RoN 16 mΩ
- 电流限制（典型值）：LIMH 73 A
- 关断状态电源/电流：Is 2 μA (1)
通用
- 通过功率限制进行涌电流主动管理
- 非常低的待机电流
- 3.0 V CMOS 兼容输入
- 优化的电磁辐射
- 非常低的电磁敏感性
- 符合 2002/95/EC 欧洲指令
诊断功能
- 比例负载电流检测
- 宽电流范围内的高电流检测精度
- 电流检测禁用
- 关断状态开路检测
- 输出短接到 VCC 指示
- 过载和短接到地（功率限制）指示
- 热关断指示
保护
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬态自限制
- 防止接地丢失和 VCC 丢失
- 带自动重启的过温关断（热关断）
- 反向电池保护
- 静电放电保护
应用领域
- 所有类型的阻性、感性和容性负载
- 适用于LED驱动器
