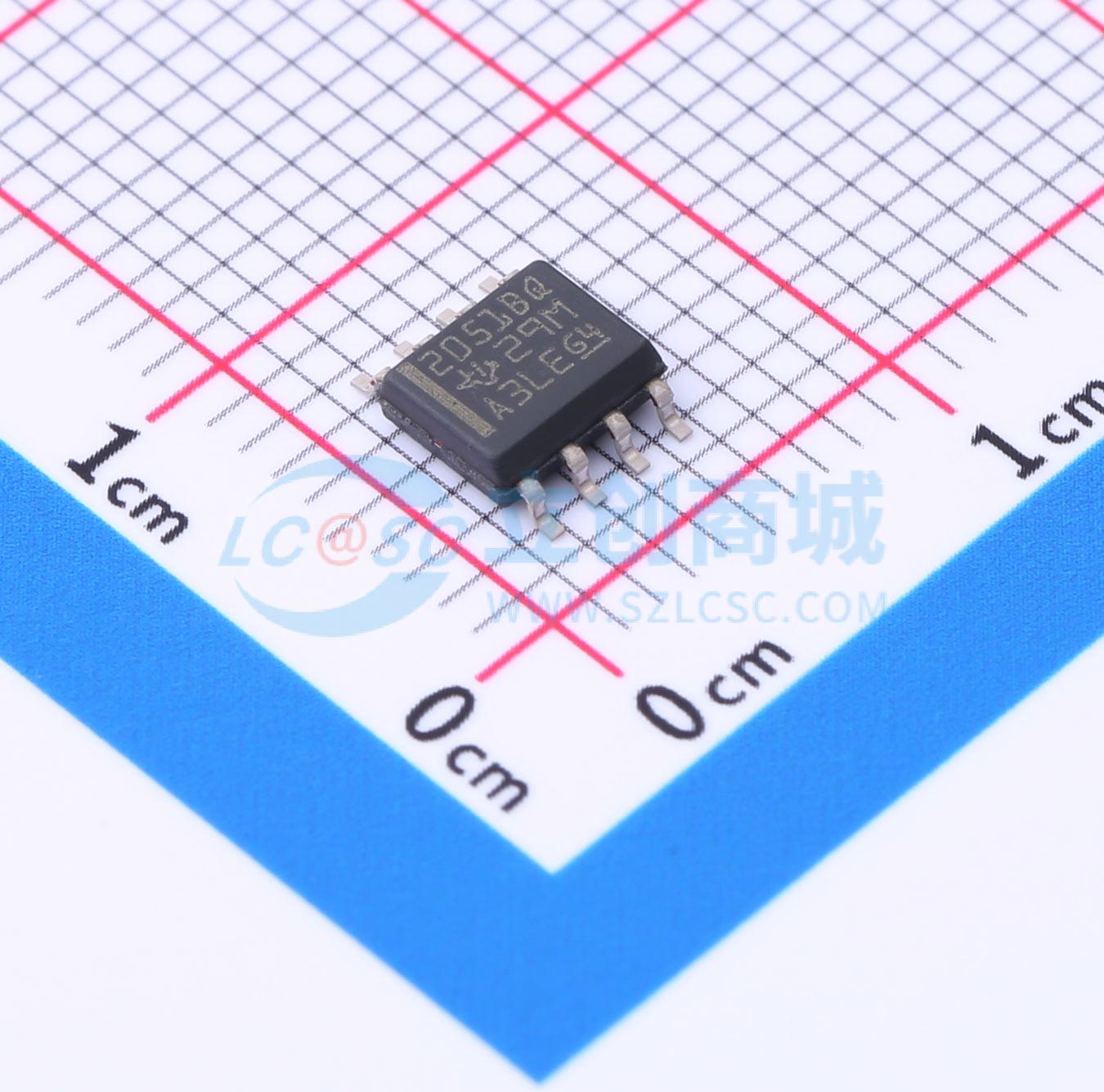

温馨提醒：图片仅供参考，商品以实物为准

TPS2051BQDRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2051B-Q1 高电平有效的汽车类 0.5A 负载、2.7-5.5V、105mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2051BQDRQ1
商品编号: C2149977
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

符合汽车应用要求。TPS20xxB-Q1 器件是限流配电开关，可提供 0.5A 连续负载电流。此类器件组装有用于配电系统的 105mΩ N 通道 MOSFET 电源开关，此类系统要求在单一封装内具有多个电源开关。栅极驱动由一个内部电荷泵提供，此电荷泵设计用于控制电源开关上升时间和下降时间以大大减少切换期间的电流涌入。电荷泵无需外部组件并可在低至 2.7V 的电源电压下工作。

商品特性

符合 AEC-Q100 标准
器件温度等级 1: -40°C 至 125°C 的环境工作温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C6
器件 MM ESD 分类等级 M0
105mΩ 高侧 MOSFET
500mA 持续电流
散热和短路保护
精确的电流限制：0.75A（最小值），1.25A（最大值）
工作范围：2.7V 至 5.5V
上升时间典型值 0.6ms
欠压锁定
抗尖峰脉冲故障报告 (OC)
上电期间无 OC 尖峰脉冲
最大待机电源电流：1µA（单、双通道）或 2µA（三、四通道）
双向开关
UL 认可文件编号 E169910

应用领域

大电容负载短路保护
用于有可能发生高容性负载和短路的应用，此类系统要求在单一封装内具有多个电源开关

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	3
	输入控制逻辑	高电平有效
	最大连续电流	500mA

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	105mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)
