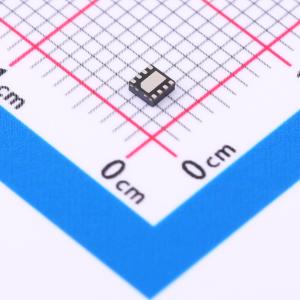

温馨提醒：图片仅供参考，商品以实物为准

TPS22967DSGT

单通道、超低电阻负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22967 具有可调节上升时间和可调节输出放电功能的 5.5V、4A、22mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22967DSGT
商品编号: C2150040
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

TPS22967是一款小型，超低R导通电阻，单通道负载开关，此开关具有受控开启功能。此器件包含一个可在0.8V至5.5V输入电压范围内运行的N通道金属氧化物半导体场效应晶体管(MOSFET)，并且每通道支持最大4A的持续电流。此开关可由一个打开/关闭输入(ON)控制，此输入可与低压控制信号直接对接。在TPS22967中，为了实现开关关闭时的快速输出放电，增加了一个225Ω的上拉电阻器。

TPS22967采用小型，节省空间的2mmx2mm 8引脚SON封装(DSG)，此类封装具有可实现高功率耗散的集成散热垫。器件在自然通风环境下的额定运行温度范围为 -40℃至85℃。

商品特性

集成的单通道负载开关
输入电压范围：0.8V至5.5V
超低电阻
V = 5V (V = 5V)时，R = 22mΩ
V = 3.6V (V = 5V)时，R = 22mΩ
V = 1.8V (V = 5V)时，R = 22mΩ
4A最大持续开关电流
低静态电流(50μA)
低控制输入阀值支持使用1.2V/1.8V/2.5V/3.3V逻辑电路
可配置的上升时间
快速输出放电(QOD)
带有散热垫的小外形尺寸无引线(SON)8引脚封装
根据JESD 22测试得出的静电放电(ESD)性能2KV人体模型(HBM)和1KV器件充电模型(CDM)

应用领域

Ultrabook
笔记本电脑/上网本
平板电脑
消费类电子产品
机顶盒/家庭网关
电信系统
固态硬盘(SSD)

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	4A
	工作电压	800mV~5.5V
	导通电阻	22mΩ
	工作温度	-40℃~+85℃
