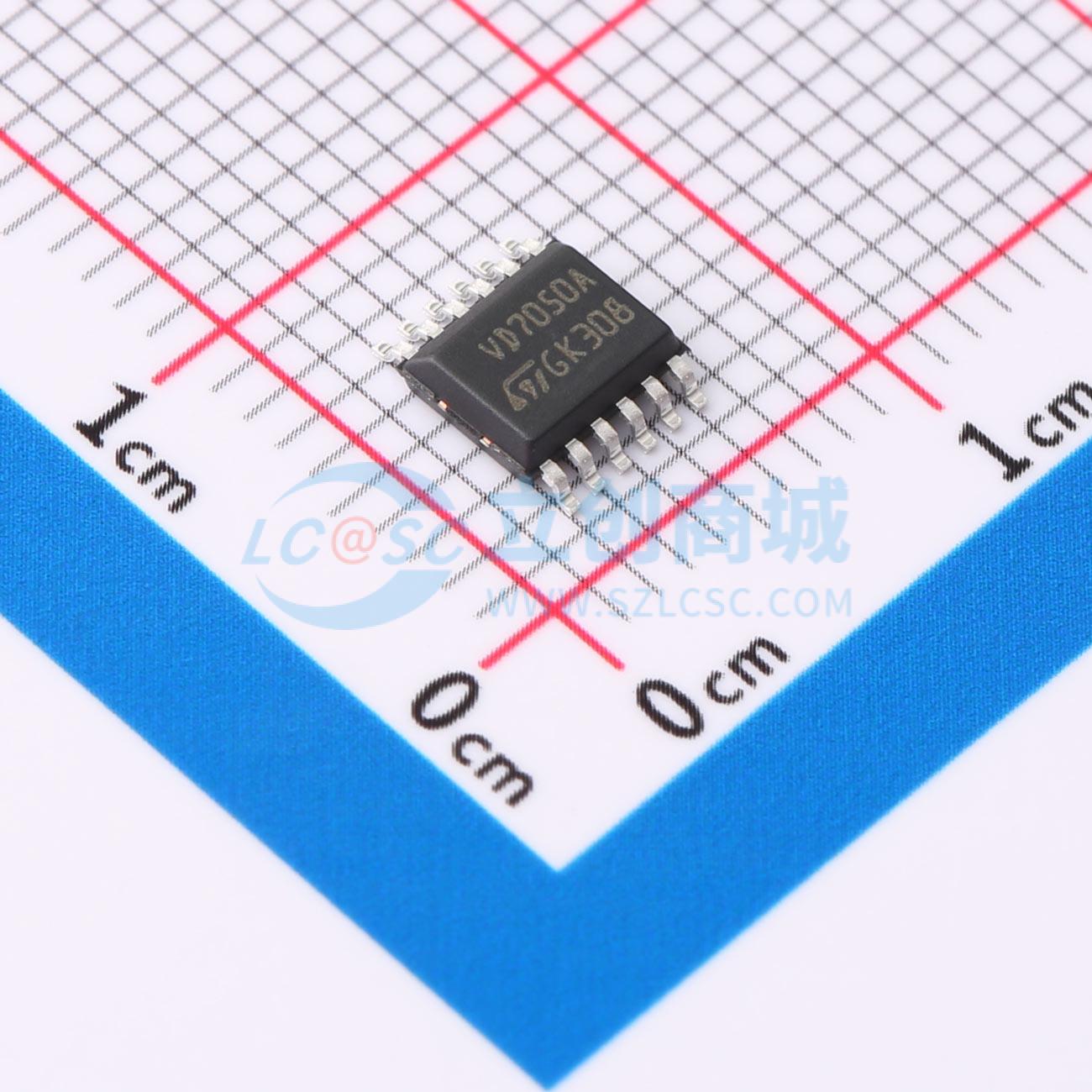

温馨提醒：图片仅供参考，商品以实物为准
VND7050AJ12TR
双通道高边驱动器，带电流感应模拟反馈，适用于汽车应用
- 描述
- 具有MultiSense模拟反馈的双通道高侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND7050AJ12TR
- 商品编号
- C2149971
- 商品封装
- PowerSSO-12
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 21A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
该设备是一款采用ST专有的VIPower 技术制造的双通道高侧驱动器，封装为PowerSSO-12。该设备设计用于通过CMOS和5V CMOS兼容接口驱动12V汽车接地负载，提供保护和诊断功能。
该设备集成了高级保护功能，如负载电流限制、通过功率限制进行的过载主动管理以及过温关断。
电流检测功能除了能够检测过载和对地短路、对VCC短路以及关断状态下的开路负载外，还提供了高精度的比例负载电流检测。
一个检测使能引脚允许在模块低功耗模式期间禁用关断状态诊断，并且允许多个类似设备之间共享外部检测电阻。
商品特性
- 最大瞬态供电电压 (Vcc)：40V
- 工作电压范围 (Vcc)：4V 至 28V
- 最小启动供电电压 (Vcc 下降) (VusD_Cranking)：2.85V
- 典型导通状态电阻 (每通道) (RoN)：50mΩ
- 电流限制 (典型) (ILIMH)：30 A
- 待机电流 (最大) (ISTBY)：0.5 μA
汽车级认证
- 适用于深冷启动应用的极低电压操作（符合 LV124，2013 年修订版）
- 带有 CurrentSense 模拟反馈的一般双通道智能高端驱动器
- 非常低的待机电流
- 与 3 V 和 5 V CMOS 输出兼容
- CurrentSense 诊断功能
- 复用模拟反馈：具有高精度比例电流镜的负载电流
- 过载和对地短路（功率限制）指示
- 热关断指示
- 关断状态下开路检测
- 输出对 VCC 短路检测
应用领域
- 所有类型的汽车阻性、感性和容性负载
- 特别适用于汽车信号灯（高达P27W或SAE1156或LED后组合灯）
