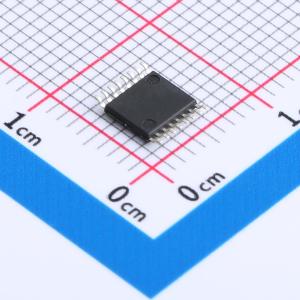

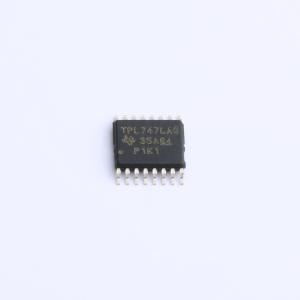

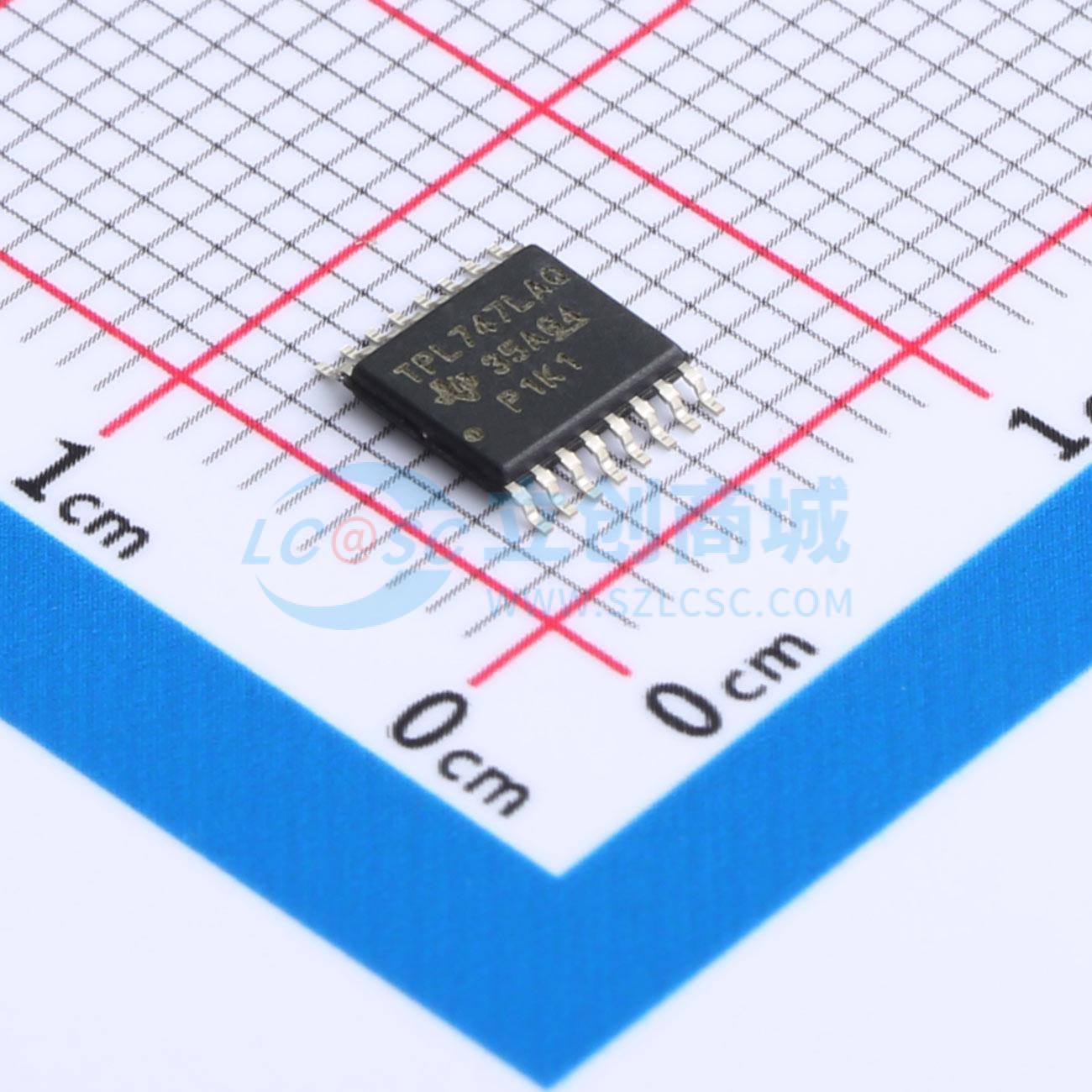

TPL7407LAQPWRQ1

7通道低侧驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPL7407LA-Q1 30V、7 通道汽车类 NMOS 阵列低侧驱动器
品牌名称: TI(德州仪器)
商品型号: TPL7407LAQPWRQ1
商品编号: C2149969
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.134克(g)

商品参数

商品概述

TPL7407LA-Q1是一款高压、高电流NMOS晶体管阵列。这个器件包含7个具有高压输出的NMOS晶体管，这些晶体管具有针对开关电感负载的共阴极钳位二极管。单个NMOS通道的最大漏极电流额定值为600mA。器件添加了新的调节和驱动电路，可在全部GPIO范围（1.8V至5V）提供最大驱动能力。这些晶体管还可以通过采用并联方式来提供更高的电流。相比双极达林顿晶体管实施，TPL7407LA-Q1的主要优势在于其具有更高的能效和更低的泄漏。依赖于较低的V_OL，功率耗散比传统继电器驱动器减少一半，每通道的电流低于250mA。

The TPL740LA-Q1 integrates seven low side NMOS transistors that are capable of sinking up to 600 mA and wide GPIO range capability. The TPL7407LA-Q1 comprises seven high voltage, high current NMOS transistors tied to a common ground driven by internal level shifting and gate drive circuitry. The TPL7407LA-Q1 offers solutions to many interface needs, including solenoids, relays, lamps, small motors, and LEDs. Applications requiring sink currents beyond the capability of a single output may be accommodated by paralleling the outputs. The TPL7407LA-Q1 also enables pin to pin replacement with legacy 7 channel darlington pair implementations. This device can operate over a wide temperature range (-40°C to +125°C).

商品特性

符合汽车类应用的标准具有符合AEC-Q100标准的下列结果：
- 器件温度1级：-40°C至+125°C的环境运行温度范围
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
600mA额定漏极电流（每通道）
7通道达林顿晶体管阵列CMOS引脚对引脚改善（例如：ULN2003A）
能效（极低V_OL）
电流为100mA时，V_OL低于达林顿晶体管阵列的四分之一
输出泄露极低，每通道小于10nA
高压输出30V
与1.8V和5V微控制器和逻辑接口兼容

应用领域

电感负载
继电器
单极步进电机
刷式直流电机
电磁阀
LED
逻辑电平位移
栅极和IGBT驱动

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	最大输入电压(VI)	30V
	工作温度	-40℃~+150℃

	属性	参数值
	输入电流(on)	10uA
	输入电流(off)	500nA
	正向压降(Vf)	1.4V
	输入电容(Ci)	5pF
