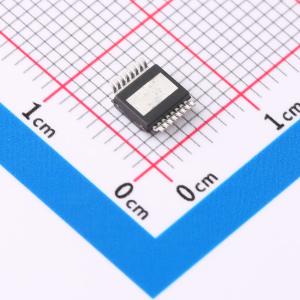

VN7010AJTR
适用于汽车应用的，带MultiSense模拟反馈的高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有MultiSense模拟反馈的高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN7010AJTR
- 商品编号
- C2149959
- 商品封装
- PowerSSO-16
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 65A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 导通电阻 | 10mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
该设备是一款单通道高边驱动器，采用ST专有的VIPower M0-7技术制造，并封装在PowerSSO-16中。该设备设计用于通过3V和5V CMOS兼容接口驱动12V汽车接地负载，提供保护和诊断功能。
该设备集成了先进的保护功能，如负载电流限制、通过功率限制进行过载主动管理以及具有可配置锁存功能的过温关断。一个FaultRST引脚可以在发生故障时解锁输出或禁用锁存功能。
一个专用的多功能复用模拟输出引脚提供了复杂的诊断功能，包括高精度比例负载电流检测、电源电压反馈和芯片温度检测，此外还包括过载和对地短路检测、对VCC短路检测以及OFF状态开路负载检测。一个检测使能引脚允许在模块低功耗模式期间禁用OFF状态诊断，并允许在类似设备之间共享外部检测电阻。
应用领域
- 适用于所有类型的汽车阻性、感性和容性负载
- 特别适用于汽车前大灯
