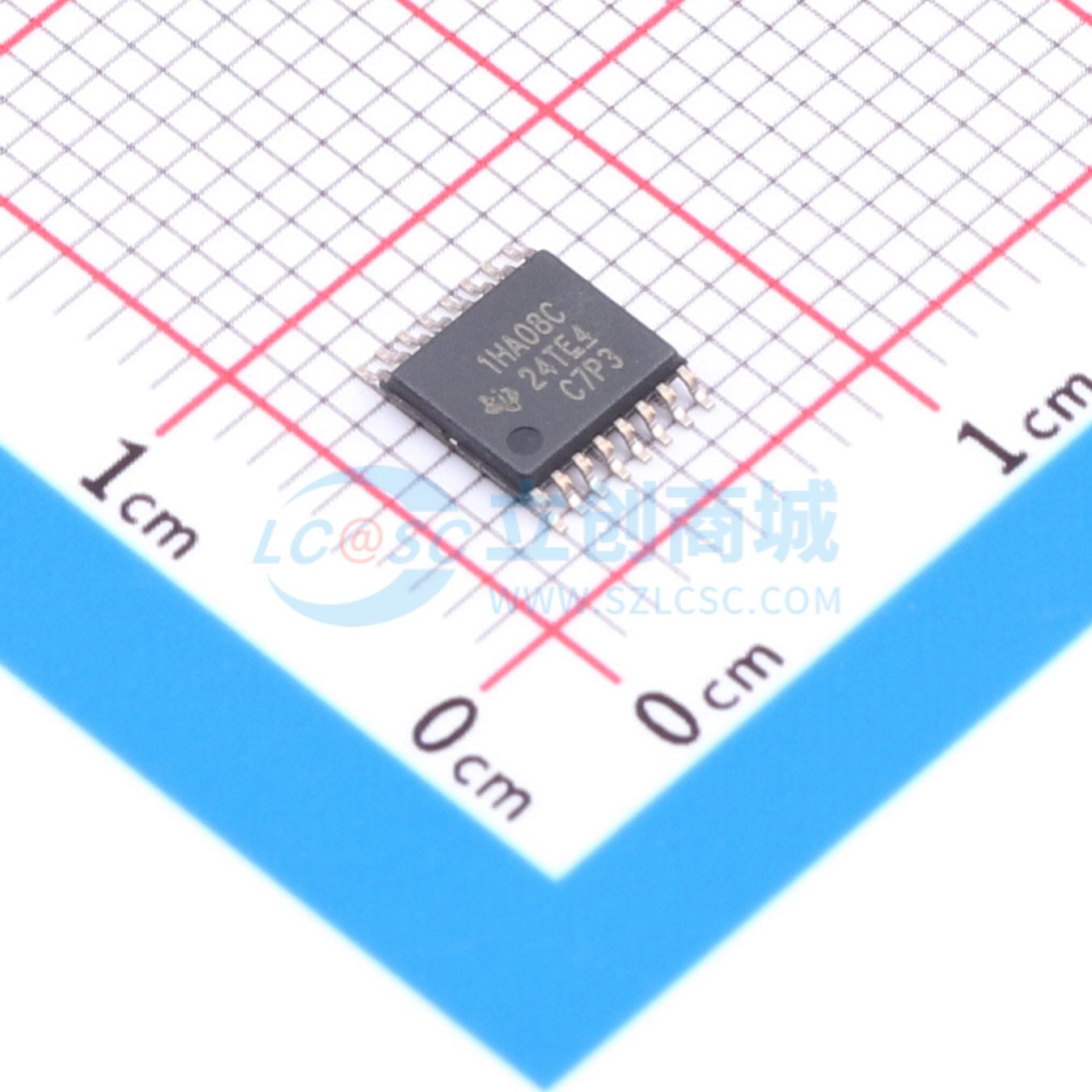

TPS1HA08CQPWPRQ1

40V、8mΩ单通道智能高侧开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS1HA08-Q1 具有可选择电流限制的 40V、8mΩ、汽车类单通道智能高侧开关
品牌名称: TI(德州仪器)
商品型号: TPS1HA08CQPWPRQ1
商品编号: C2149949
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

器件是一款适用于12V汽车系统的单通道智能高侧开关。该器件集成了强大的保护和诊断功能以确保在短路等有害事件中提供输出端口保护。该器件通过可靠的电流限制来防止故障，其中电流限制可设置为80A和20A（取决于器件型号），也可配置为通过立即关断开关或将输出电流调节为设置点来应对过流事件。高电流限制选项使其可用于需要大瞬态电流的负载，而低电流限制选项可为不需要高峰值电流的负载提供更好的保护。还可提供高精度模拟电流检测，可在进行不同的负载分布时改进诊断。通过向系统MCU报告负载电流、设备温度和电源电压，该器件可实现预测性维护和负载诊断，从而延长系统寿命。采用小型的16引脚HTSSOP封装，可减小PCB尺寸。

商品特性

具有8mΩ RON (TJ = 25°C) 的单通道智能高侧开关符合汽车类应用的16通道AFE
符合AEC Q - 100标准
器件温度等级1： - 40°C至 + 125°C的环境工作温度范围
可承受40V负载突降
提供功能安全
提供文档以帮助创建功能安全系统设计
通过可选电流限制提高可靠性
电流限制设置点为20A或80A
电流钳位或瞬时关断的过流响应
强大的集成输出保护：
集成热保护
接地短路和电池短路保护
电池反向时自动启动
发生失电和接地失效时自动关闭
集成输出钳位对电感负载进行消磁
可配置故障处理
可对模拟检测输出进行配置，以精确测量：
负载电流
电源电压
器件温度

应用领域

车身控制模块
白炽灯和LED照明
加热元件：座椅加热器、火花塞、油箱加热器
变速器控制单元
汽车空调
信息娱乐系统显示屏
ADAS模块

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	10A

	属性	参数值
	工作电压	8V~18V
	导通电阻	8mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
