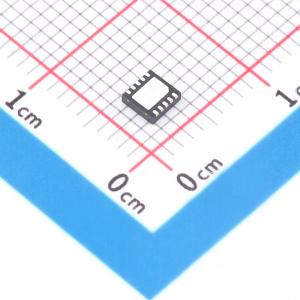

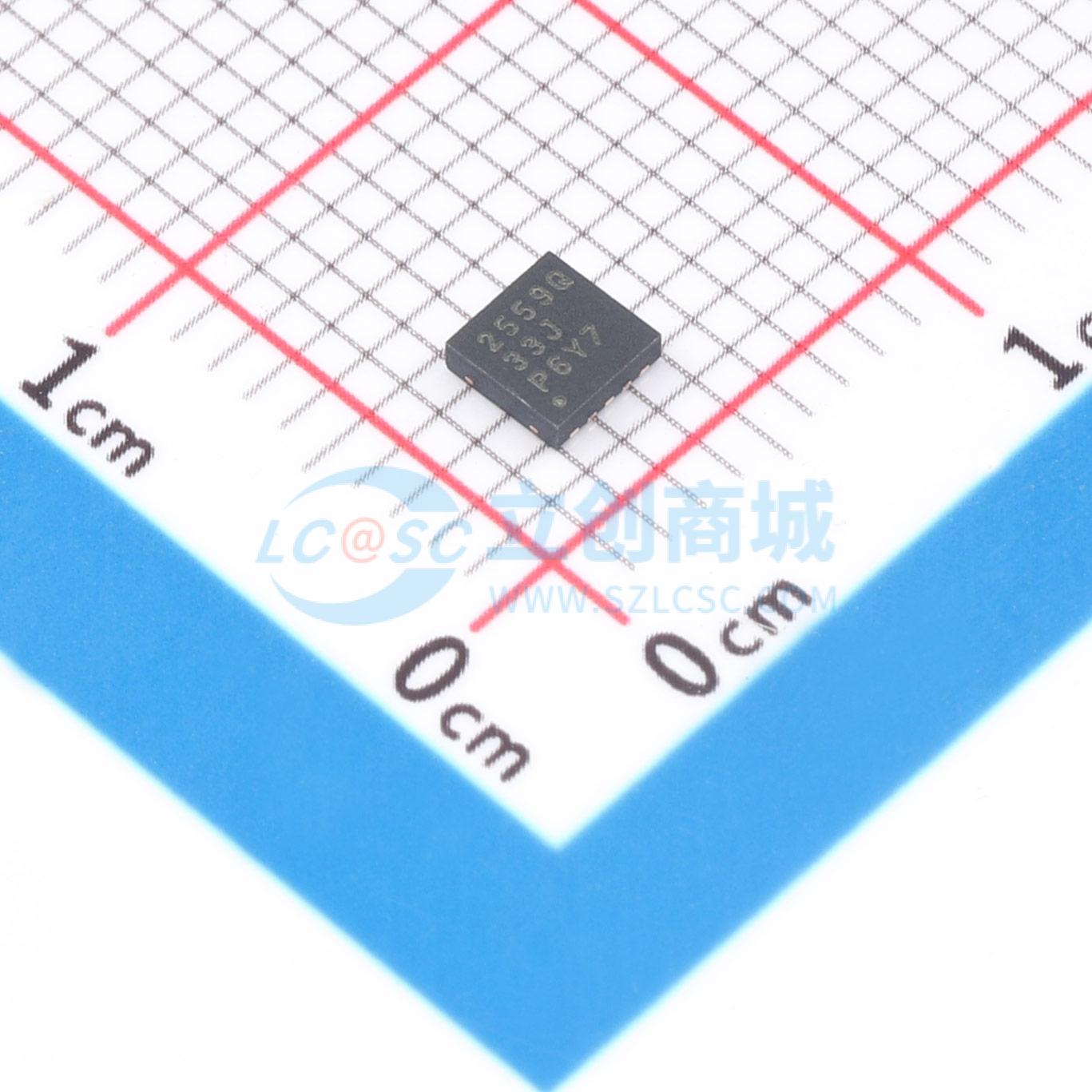

TPS2559QWDRCTQ1

高精度可调式限流配电开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2559-Q1 高电平有效的汽车类 1.2-4.7A 可调节 ILIMIT、2.5-6.5V、13mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2559QWDRCTQ1
商品编号: C2149958
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS2559-Q1配电开关专门用于需要低电阻、高精度限流开关或使用高容性负载的应用。TPS2559-Q1最高可提供5.5A的持续负载电流，通过单个接地电阻即可实现精确限流。当输出负载超出限流阈值时，可通过切换至恒流模式使输出电流保持在一个安全的级别。过载事件期间，输出电流被限制在由R(ILIM)设定的级别。如果出现持续过载，TPS2559-Q1将进入热关断模式，从而避免自身发生损坏。对电源开关的上升和下降次数进行控制以最大程度降低接通或关断期间的电流冲击。在过流或过热情况下，FAULT逻辑输出被置为低电平。

商品特性

适用于汽车电子应用具有符合AEC-Q100标准的下列结果
器件人体放电模式(HBM)静电放电(ESD)分类等级H2
器件组件充电模式(CDM) ESD分类等级C5
2.5V至6.5V工作电压范围
1.2至4.7A的可调节电流I(LIMIT)（4.7A时的限流精度为±4.7%）
3.5μs短路关断响应时间（典型值）
2μA最大待机电源电流
内置软启动
禁用时提供反向电流阻断
具有可湿性侧面的10引脚小外形尺寸无引线(3mm×3mm)封装

应用领域

汽车类USB端口/集线器
汽车类内部负载开关

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	5.5A

	属性	参数值
	工作电压	2.5V~6.5V
	导通电阻	13mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)
