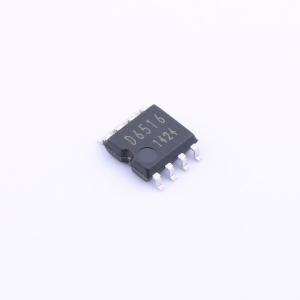

BD6516F-E2
2通道高端开关IC，带过流保护
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- BD6516F、BD6517F、BD2042AFJ和BD2052AFJ是用于通用串行总线（USB）电源线的双通道高端开关IC，具备过流保护功能。该IC的开关单元有两个N沟道功率MOSFET通道，内置过流检测电路、热关断电路、欠压锁定和软启动电路。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD6516F-E2
- 商品编号
- C2149951

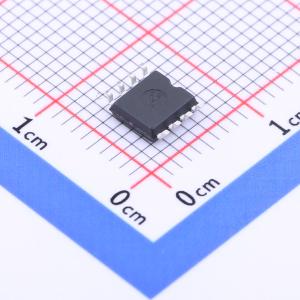

- 商品封装
- SOIC-8-175mil
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 导通电阻 | 110mΩ | |
| 工作温度 | -25℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
BD6516F、BD6517F、BD2042AFJ和BD2052AFJ是带有过流保护的双通道高端开关IC，适用于通用串行总线(USB)电源线路。这些IC的开关单元包含两个N沟道功率MOSFET。内置有过流检测电路、热关断电路、欠压锁定(UVLO)和软启动电路。
商品特性
- 双N沟道高边开关控制输入逻辑
- 低电平有效：BD6517F, BD2042AFJ
- 高电平有效：BD6516F, BD2052AFJ
- 软启动电路
- 过流检测
- 热关断
- 欠压锁定
- 开漏错误标志输出
- 关断时的反向电流保护
- 标志输出延迟
应用领域
- USB 集线器在消费电器、笔记本电脑、PC 外设设备等中的应用。
