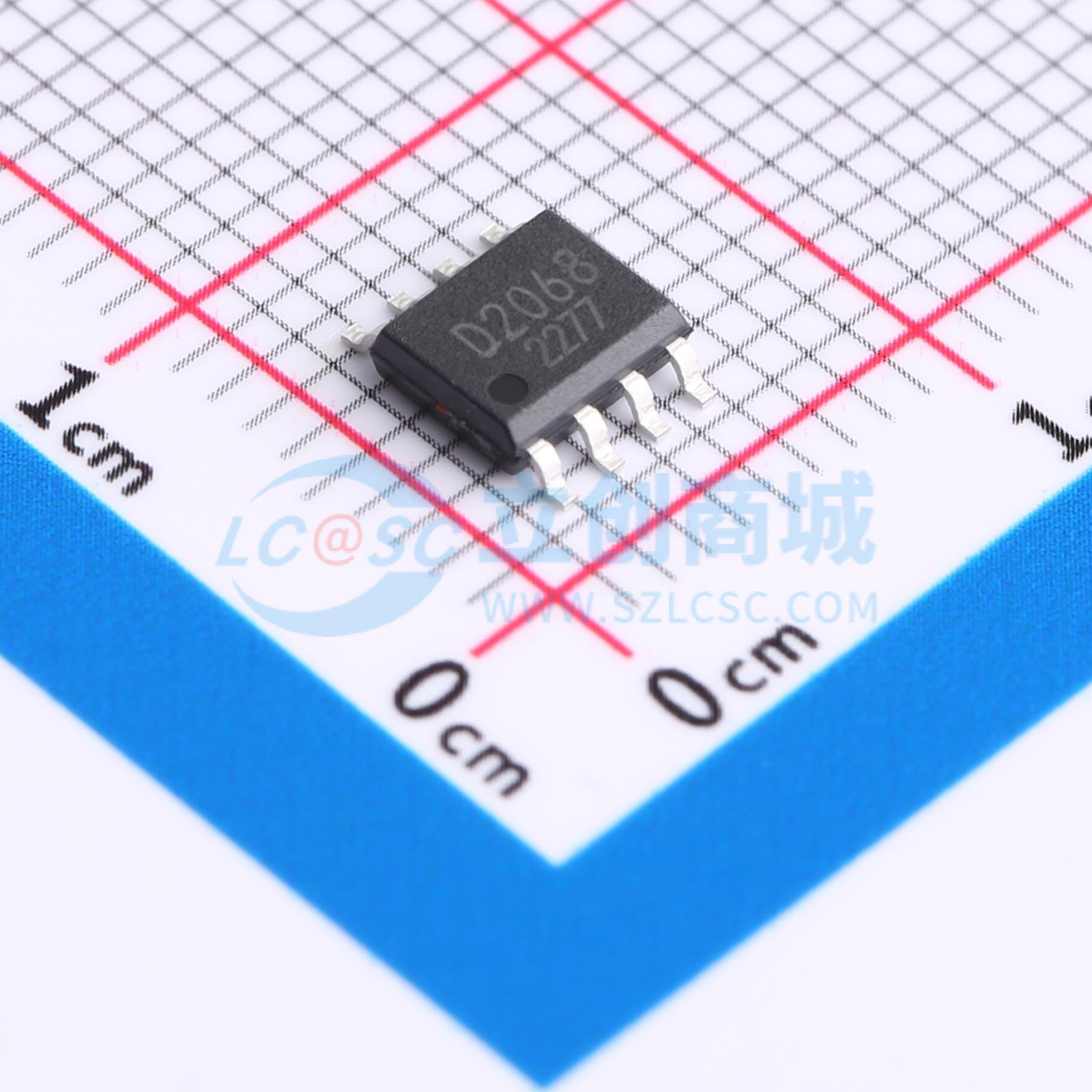

温馨提醒：图片仅供参考，商品以实物为准
BD2068FJ-MGE2
双通道高边开关IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD2068FJ - M和BD2069FJ - M是双通道高端开关IC，具备针对通用串行总线（USB）电源线的过流保护功能。其开关单元包含两路N沟道功率MOSFET，内置过流检测电路、热关断电路、欠压锁定和软启动电路。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD2068FJ-MGE2
- 商品编号
- C2149930
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 80mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
BD2068FJ-M 和 BD2069FJ-M 是具有过流保护功能的双通道高边开关IC，适用于通用串行总线（USB）电源线。其开关单元包含两个N沟道功率MOSFET。内置过流检测电路、热关断电路、欠压锁定和软启动电路。
商品特性
- AEC-Q100 认证
- 内置双低导通电阻 N 沟道 MOSFET（典型 80mΩ）
- 控制输入逻辑
- 高电平有效：BD2068FJ-M
- 低电平有效：BD2069FJ-M
- 软启动电路
- 过流检测
- 热关断
- 欠压锁定
- 开漏错误标志输出
- 电源开关关闭时的反向电流保护
- 标志输出延迟滤波器内置
关键参数
- 输入电压范围：2.7V 至 5.5V
- 导通电阻：80mΩ（典型值）
- 连续负载电流：1.0A
- 电流限制阈值：1.5A（最小值），3.0A（最大值）
- 待机电流：0.01μA（典型值）
- 输出上升时间：0.8ms（典型值）
- 工作温度范围：-40°C 至 +85°C
应用领域
- 汽车配件
