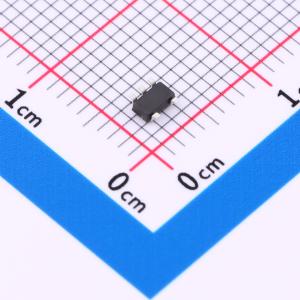

BD2241G-GTR
1通道紧凑型高侧开关IC，1.0A限流高侧开关IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD2240G和BD2241G是用于通用串行总线（USB）应用的低导通电阻高端功率开关N沟道MOSFET。这些集成电路内置过流保护、热关断、欠压锁定和软启动功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD2241G-GTR
- 商品编号
- C2149920
- 商品封装
- SSOP-5-1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 1.12A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 110mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
BD2240G和BD2241G是适用于通用串行总线(USB)应用的低导通电阻高边电源开关N沟道MOSFET。这些IC内置过流保护、热关断、欠压锁定和软启动。它们适用于消费电器、个人电脑及外围设备中的USB集线器。输入电压范围为2.7V至5.5V，典型导通电阻为110mΩ。过流阈值在0.82A（最小）到1.12A（最大）之间。工作温度范围从-40°C到+85°C。
应用领域
- USB 集线器在消费电器、PC、PC 外设设备等中的应用。
