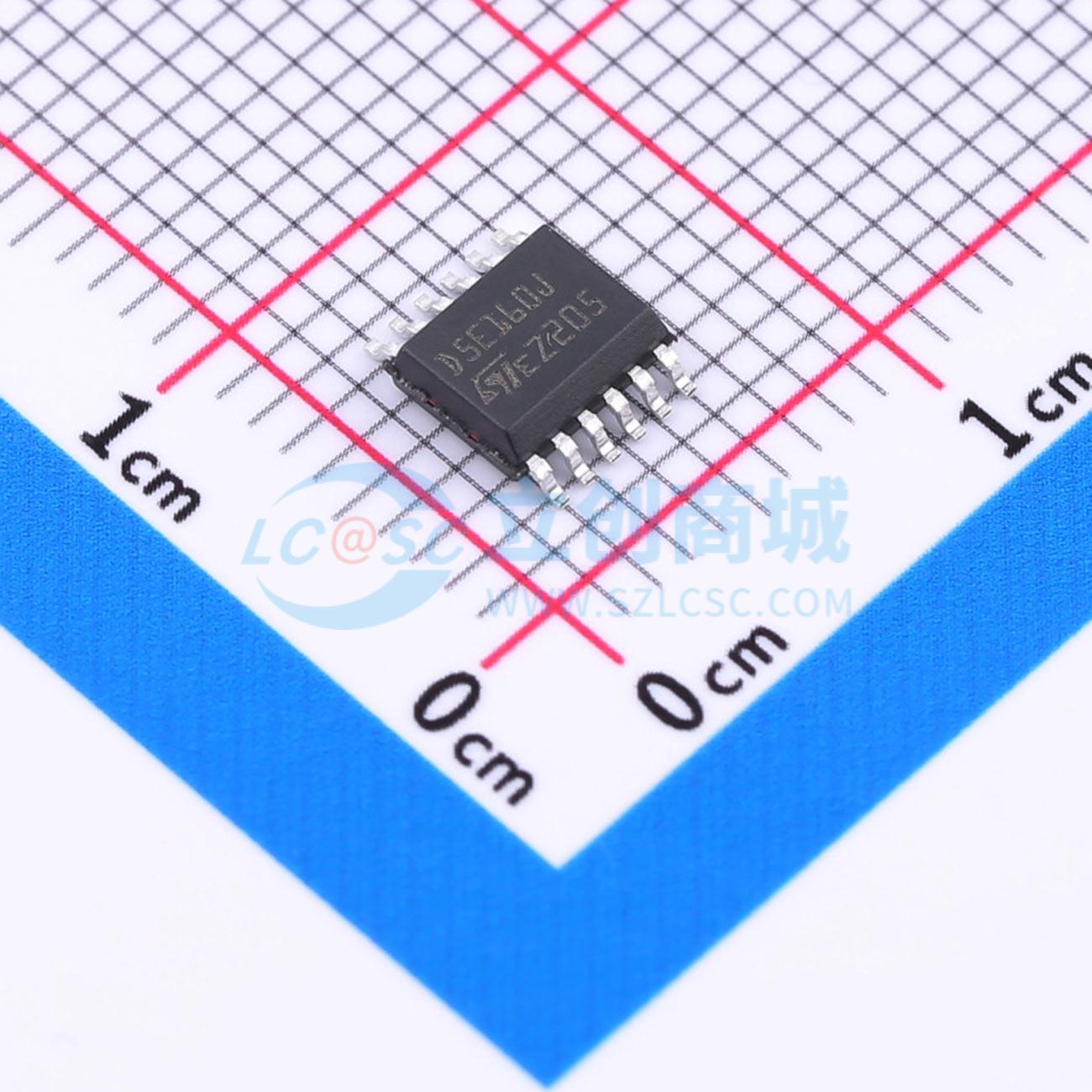

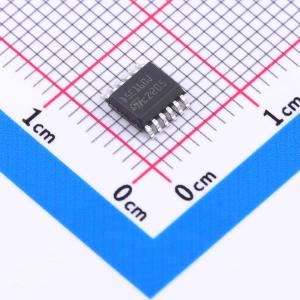

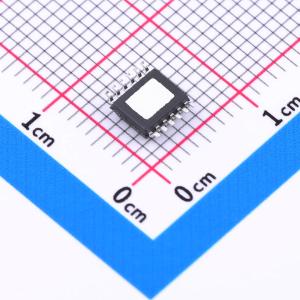

温馨提醒：图片仅供参考，商品以实物为准
VND5E160JTR-E
适用于汽车应用的双通道高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND5E160JTR-E
- 商品编号
- C2149888
- 商品封装
- PowerSSO-12
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~28V | |
| 导通电阻 | 160mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
VND5E160J-E是一款双通道高端驱动器，采用意法半导体（ST）专有的VIPower M0-5技术制造，并采用超小的PowerSSO-12封装。 VND5E160J-E旨在驱动汽车接地负载，具备保护、诊断功能，且易于与任何微控制器实现3V和5V CMOS兼容接口。 该器件集成了先进的保护功能，如负载电流限制、通过功率限制实现的浪涌和过载主动管理、带自动重启功能的过温关断以及过压主动钳位。 每个输出通道都配有一个专用的低电平有效数字状态引脚，以提供增强的诊断功能，包括快速检测过载和接地短路、过温指示、VCC短路诊断以及导通和关断状态下的开路负载检测。 通过将STAT_DIS引脚拉高，可以禁用整个器件的诊断反馈，从而允许与其他类似器件进行线或连接。
商品特性
- 通过功率限制实现浪涌电流主动管理
- 极低的待机电流
- 3.0V CMOS兼容输入
- 优化的电磁辐射
- 极低的电磁敏感度
- 符合2002/95/EC欧洲指令
- 开漏状态输出
- 导通状态开路负载检测
- 关断状态开路负载检测
- 输出与VCC短路检测
- 过载和接地短路（功率限制）指示
- 热关断指示
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限
- 防止接地丢失和VCC丢失的保护
- 带自动重启功能的过温关断（热关断）
- 反接电池保护(a)
- 静电放电保护
应用领域
- 所有类型的电阻性、电感性和电容性负载
