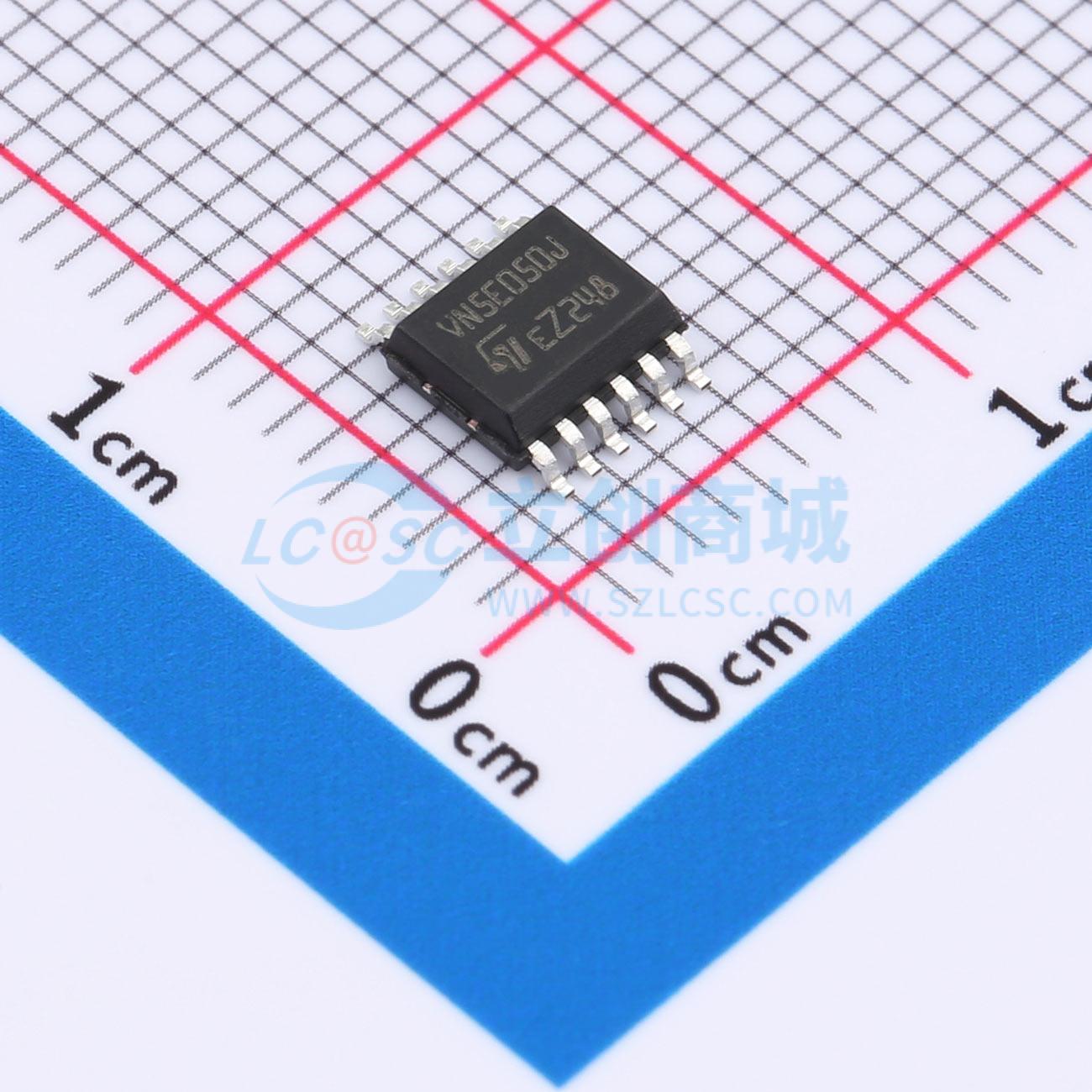

VN5E050JTR-E

用于汽车应用的单通道高端驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道高侧驱动器，用于汽车应用
品牌名称: ST(意法半导体)
商品型号: VN5E050JTR-E
商品编号: C2149890
商品封装: PowerSSO-12
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

	属性	参数值
	工作电压	4.5V~28V
	导通电阻	50mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；欠压保护(UVP)

商品概述

VN5E050J - E是一款单通道高端驱动器，采用意法半导体（ST）专有的VIPower M0 - 5技术制造，并封装在小型PowerSSO - 12封装中。 VN5E050J - E旨在驱动汽车接地负载，具备保护、诊断功能，且易于与任何微控制器实现3V和5V CMOS兼容接口。该器件集成了先进的保护功能，如负载电流限制、通过功率限制实现的浪涌和过载主动管理、带自动重启功能的过温关断以及过压主动钳位。每个输出通道都配有一个专用的低电平有效数字状态引脚，以提供增强的诊断功能，包括快速检测过载和接地短路、过温指示、VCC短路诊断以及导通和关断状态下的开路负载检测。通过将STAT_DIS引脚拉高，可以禁用整个器件的诊断反馈，从而允许与其他类似器件进行线或连接。

商品特性

通过功率限制实现浪涌电流主动管理
极低的待机电流
3.0V CMOS兼容输入
优化的电磁辐射
极低的电磁敏感度
符合2002/95/EC欧洲指令
开漏状态输出
导通状态开路负载检测
关断状态开路负载检测
输出与VCC短路检测
过载和接地短路（功率限制）指示
热关断指示
欠压关断
过压钳位
负载电流限制
快速热瞬变自限
防止接地丢失和VCC丢失保护
带自动重启的过温关断（热关断）
反接电池保护(a)
静电放电保护

应用领域

所有类型的电阻性、电感性和电容性负载

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	19A
