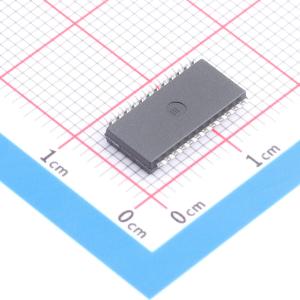

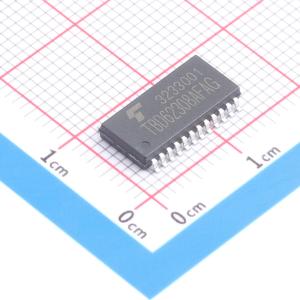

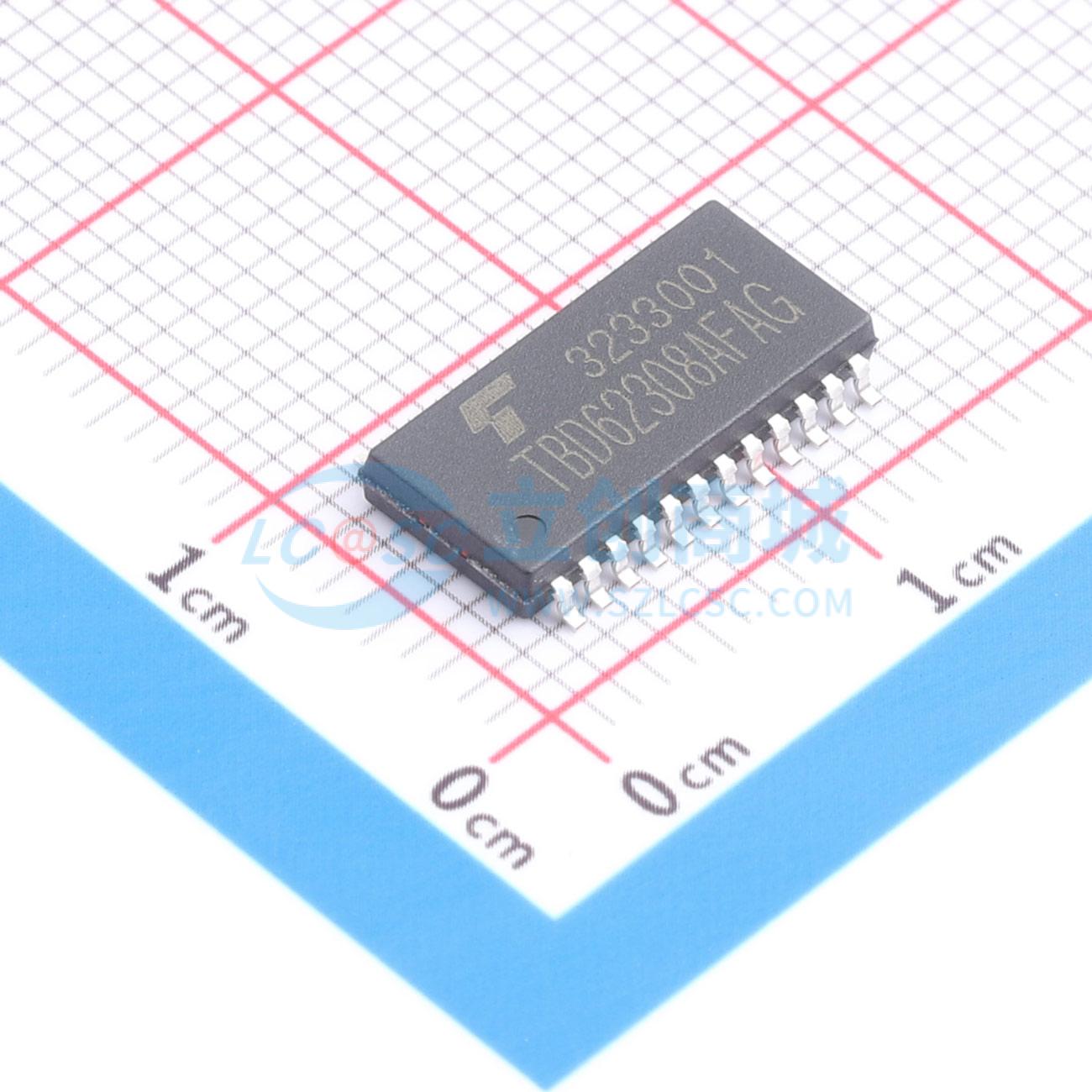

TBD62308AFAG,EL
TBD62308AFAG,EL
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TBD62308AFAG,EL
- 商品编号
- C2149882
- 商品封装
- SSOP-24-6.0mm
- 包装方式
- 编带
- 商品毛重
- 0.906667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 四路 | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 1.5A | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 输入电流(on) | -0.1mA | |
| 输入电流(off) | 100uA | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 1uA | |
| 输入电容(Ci) | - | |
| 类型 | MOS |
商品概述
TBD62308AFAG是一款四通道DMOS晶体管阵列。每个输出端均内置用于切换感性负载的钳位二极管。
商品特性
- 内置四通道
- 高电压：VOUT = 50 V（最大值）
- 高电流：|IOUT| = 1.5 A/通道（最大值）
- 输入电压（输出导通）：VCC - 3.5 V（最大值）
- 输入电压（输出关断）：VCC - 0.4 V（最小值）
- 封装：P-SSOP24-0613-1.00-001
