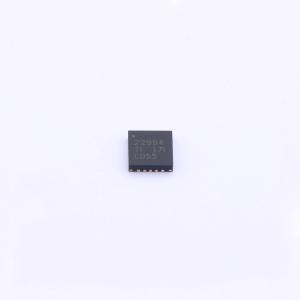

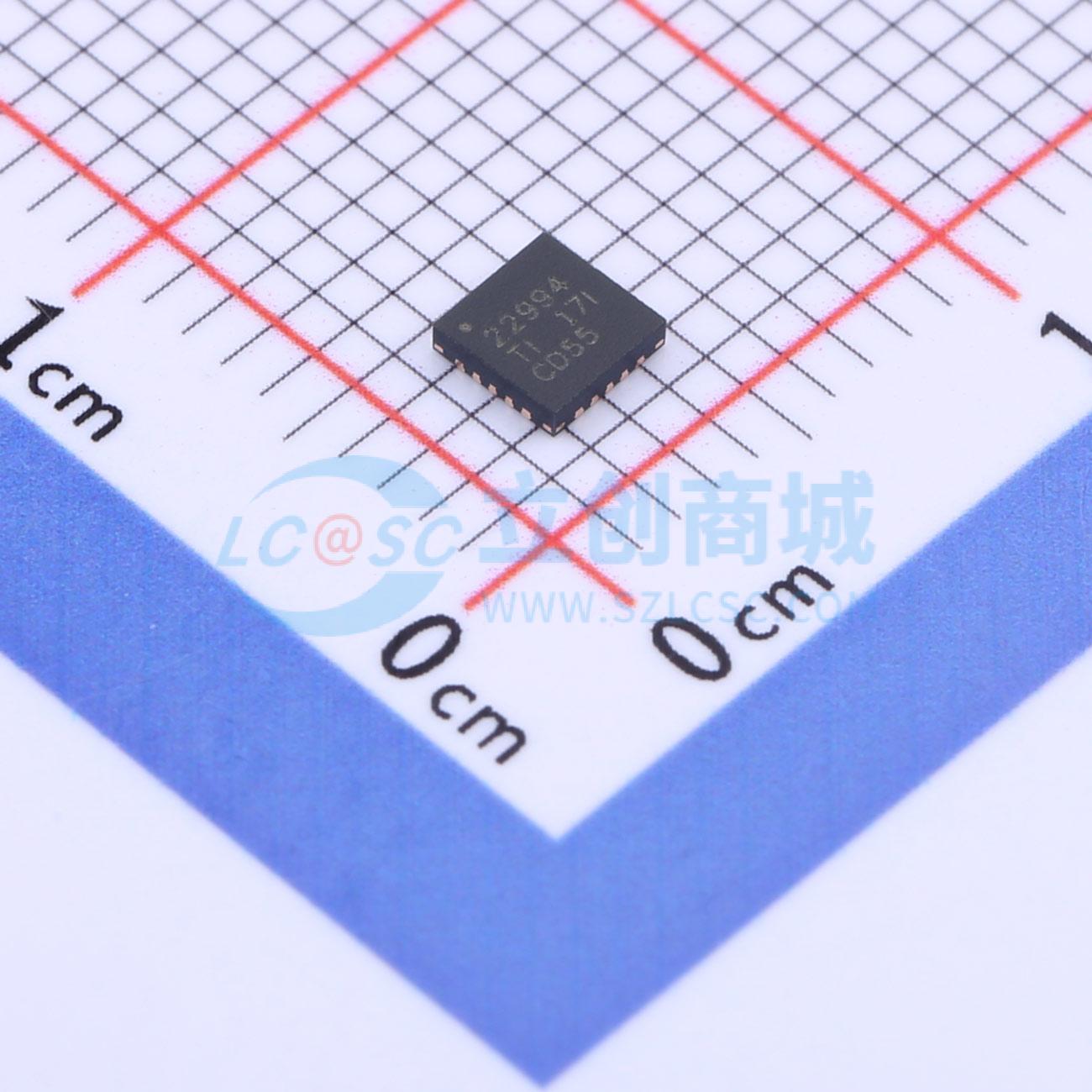

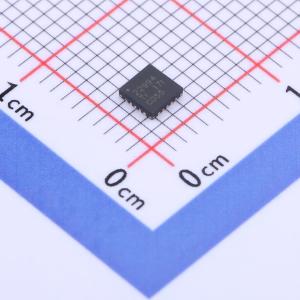

TPS22994RUKR

具有通用输入输出(GPIO)和I2C控制功能的四通道负载开关

SMT扩展库PCB免费打样

描述: TPS22994 可通 I2C 进行控制的 4 通道、3.6V、1A、41mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22994RUKR
商品编号: C2149875
商品封装: WQFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

TPS22994是一款多通道、低RON负载开关，具有用户可编程特性。此器件包括四个N通道属氧化物半导体场效应晶体管(MOSFET)，能够在1.0V至3.6V输入电压范围内运行。由于开关可通过I²C控制，因此非常适用于GPIO有限的处理器。 TPS22994器件的上升时间受到内部控制以避免浪涌电流。TPS22994具有五个可编程转换率选项、四个接通延迟选项和四个快速输出放电(QOD)电阻选项。此器件的通道可由GPIO或I²C控制。缺省运行模式为通过ONx端子的GPIO控制。I²C从地址端子可接至高电平或低电平，以分配7个唯一的器件地址。 TPS22994采用节省空间的RUK封装（焊球间距0.4mm），并可在 -40°C至85°C的自然通风温度范围内运行。

商品特性

输入电压：1.0V至3.6V
VIN = 3.3V时，RON = 41mΩ
VIN = 1.8V时，RON = 41mΩ
VIN = 1.5V时，RON = 41mΩ
VIN = 1.0V时，RON = 41mΩ
VBIAS电压范围：2.7V至17.2V
适合于1S/2S/3S/4S锂离子电池拓扑结构
每通道持续电流最大为1A
静态电流单通道 <12μA
全部四通道 <22μA
关断电流（全部四通道） <7μA
四个1.2V兼容GPIO控制输入
I²C配置（每通道）
开/关控制
可编程转换率控制（5个选项）
可编程接通延迟（4个选项）
可编程输出放电（4个选项）
I2C SwitchALL™用于多通道/多芯片控制的命令
四方扁平无引线(QFN)-20封装，3mm×3mm，高度0.75mm

应用领域

超薄个人电脑
笔记本电脑
平板电脑
服务器
一体机

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	4
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	1A
	工作电压	1V~3.6V
	导通电阻	41mΩ
	工作温度	-40℃~+85℃
