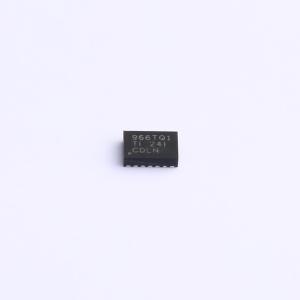

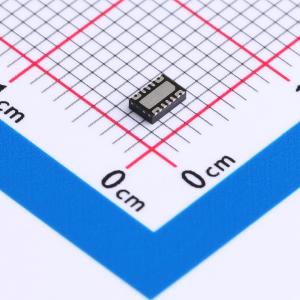

TPS22966TDPURQ1

TPS22966-Q1 器件是一款上升时间可调节的小型、超低 R_ON 双通道负载开关。此器件包含两个可在 0V 至 5.5V 输入电压范围内工作的 N 沟道 MOSFET，并且每通道支持最大 4A 的连续电流。每个开关由一个导通/关断输入（ON1 和 ON2）单独控制，此输入可与低电压控制信号直接连接。TPS22966-Q1 包含一个 230Ω 片上电阻，用于在开关关闭时快速输出放电。 TPS22966-Q1 采用节省空间的 2mm×3mm 14.SON 小型封装(DPU)，带有集成散热焊盘，可实现较高的功率耗散。器件在自然通风环境下的额定运行温度范围为 -40°C 至 105°C。

• 符合汽车类应用要求，具有符合 AEC-Q100 标准的下列特性：
• 器件温度等级 2： -40°C 至 105°C 的环境工作温度范围
• 器件人体放电模式(HBM) 静电放电(ESD) 分类等级 H1C
• 器件组件充电模式(CDM) ESD 分类等级 C6
• 集成双通道负载开关
• 输入电压范围：0V 至 5.5V
• 超低导通电阻 (R_ON)
• V_IN = 5V (V_BIAS = 5V) 时，R_ON = 16mΩ
• V_IN = 3.3V (V_BIAS = 5V) 时，R_ON = 16mΩ
• V_IN = 1.8V (V_BIAS = 5V) 时，R_ON = 16mΩ
• 每通道最大 4A 持续开关电流
• 低静态电流
• 80μA（两个通道）
• 80μA（单通道）
• 低控制输入阈值支持使用 1.2V、1.8V、2.5V 和 3.3V 逻辑器件
• 可配置的上升时间
• 快速输出放电(QOD)
• 带有散热焊盘的 SON 14 引脚封装

• 信息娱乐
• ADAS（高级驾驶辅助系统）
