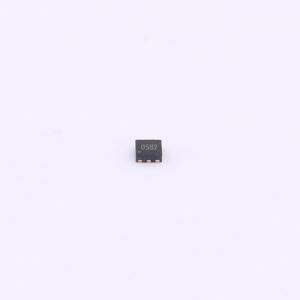

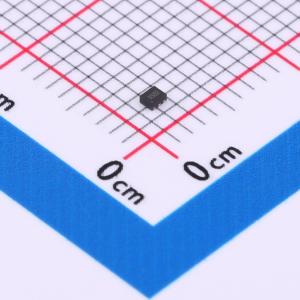

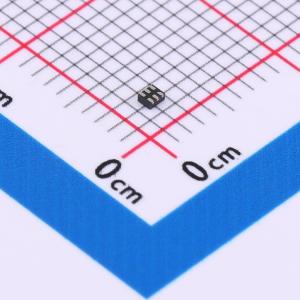

AZ1045-02F-ES
反向关断电压(典型值):5V(Max) 击穿电压(最小值):6V 箝位电压:8.5V 峰值脉冲电流:4A (8/20us) 极性:Unidirectional
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0582，5.0V低容,2路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AZ1045-02F-ES
- 商品编号
- C19725071
- 商品封装
- DFN1210-6L
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V；13V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF；0.25pF |
商品概述
AZ1045-02F-ES是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器阵列。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响。
商品特性
- 符合IEC 61000-4-2 Level 4静电放电保护标准
- ±20kV接触放电保护能力
- ±20kV空气放电保护能力
- 60W峰值脉冲功率（8/20us波形）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 可保护两条单向线路
- 结电容：0.5pF
应用领域
- USB 2.0与USB 3.0接口
- HDMI 1.3与HDMI 1.4接口
- SATA与eSATA接口
- IEEE 1394接口
- PCI Express接口
- 笔记本电脑
