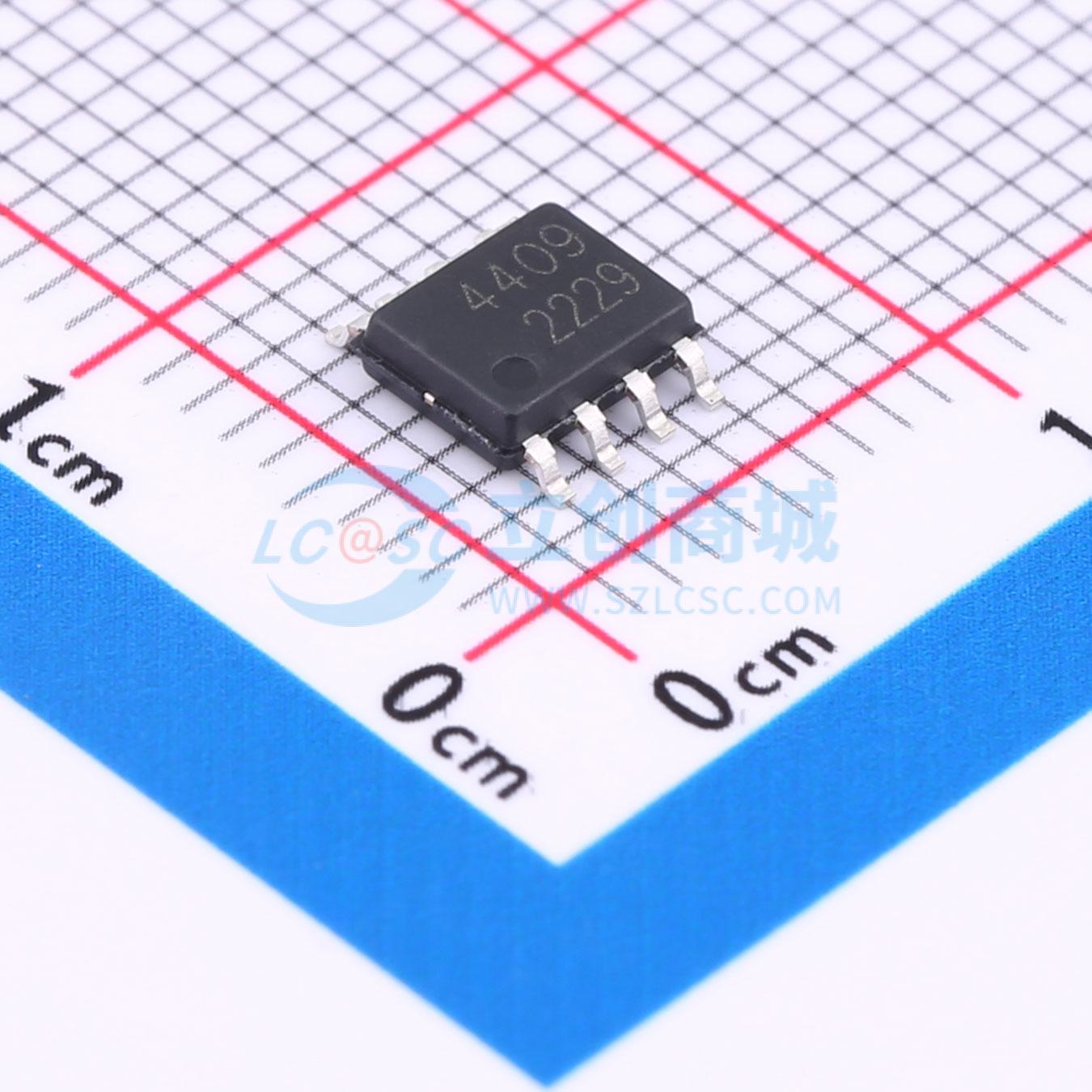

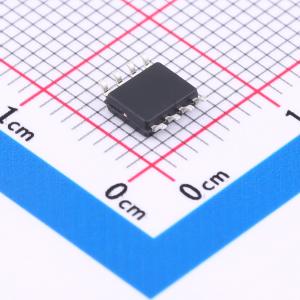

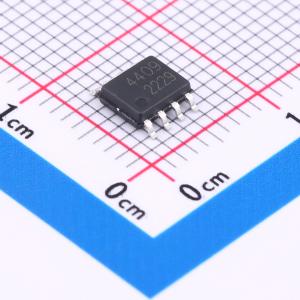

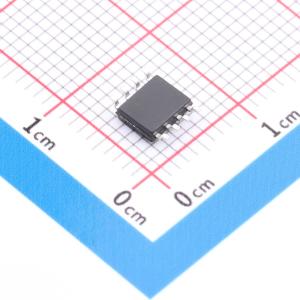

AO4409-HXY
耐压:30V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款高性能P沟道消费级MOSFET采用小巧的SOP-8封装，专为高效率功率转换与大电流开关应用设计。器件提供30V额定电压及高达15A的连续电流处理能力，适合于紧凑型电子设备中的电源管理、负载切换等场合，实现卓越的系统能效和可靠性。
- 商品型号
- AO4409-HXY
- 商品编号
- C19723844
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 8.7mΩ@10V,12A | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@4.5V | |
| 输入电容(Ciss) | 3.448nF | |
| 反向传输电容(Crss) | 421pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 508pF |
商品特性
- VDS = -200 V，ID = -26 A
- 在VGS = -10 V时，RDS(导通) < 170 mΩ
- 雪崩电压和电流特性全面表征
- 高单脉冲雪崩能量下稳定性和一致性良好
- 散热性能出色的封装
- TO-247
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
