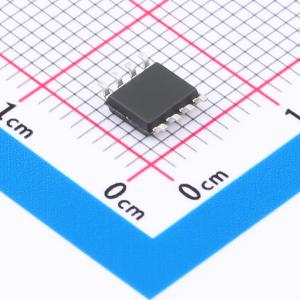

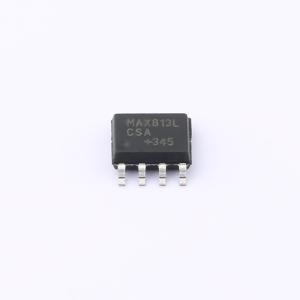

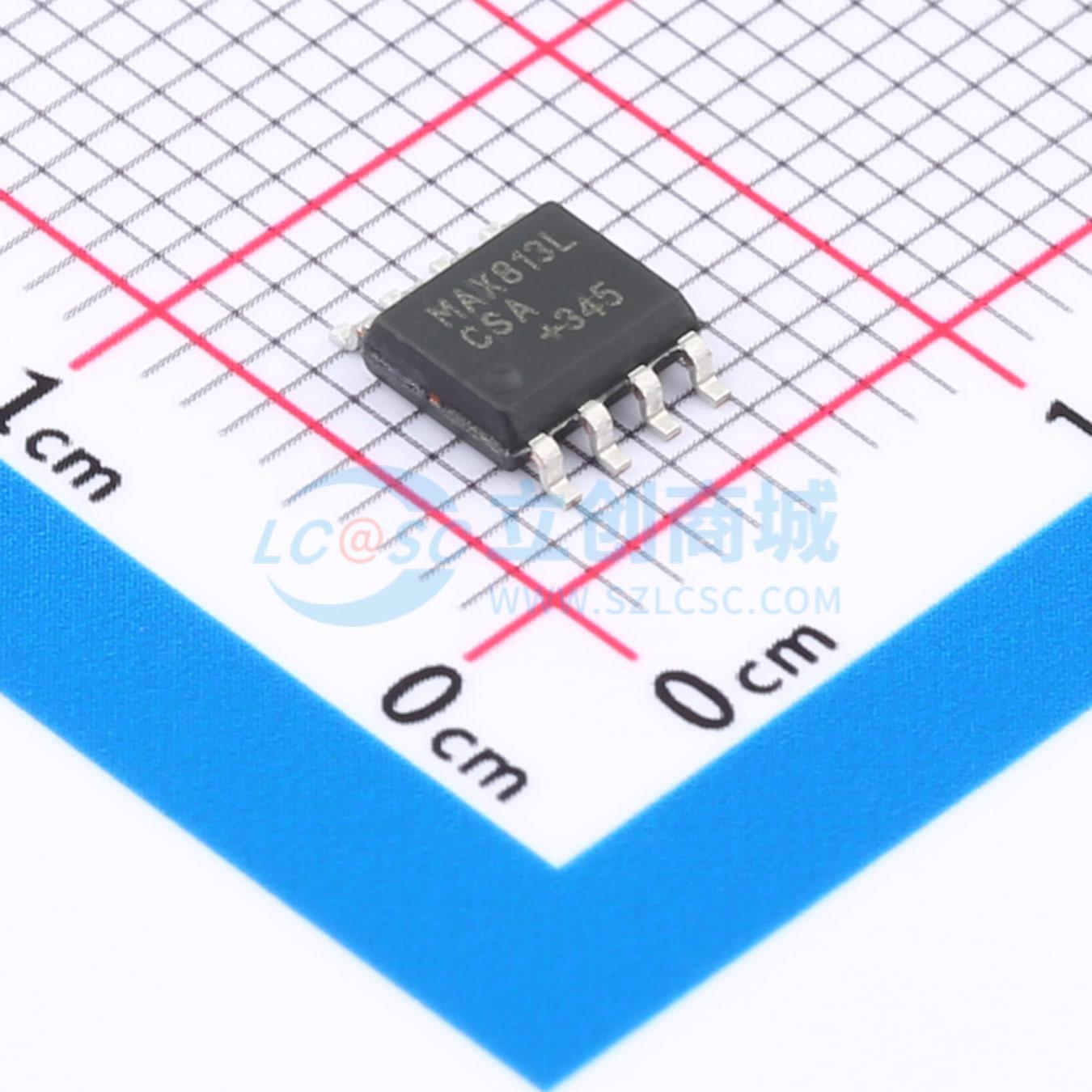

温馨提醒：图片仅供参考，商品以实物为准

MAX813LCSA-HXY

5V~5.5V 阈值4.5V；4.75V 受监控电压数: 1

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款SOP-8封装的监控与复位芯片适用于5至5.5V电源系统，提供精准的电压监控功能。其具有可调节的复位阈值（4.50V或4.75V），当供电电压低于预设值时，会迅速发出低电平有效的复位信号，有效防止因电源波动导致的系统不稳定。该芯片专注于单一电源电压的实时监控，是嵌入式系统和微处理器的理想保护方案，确保设备在电源异常时能够安全、准确地重启，保障系统运行稳定可靠。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: MAX813LCSA-HXY
商品编号: C19626952
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

706P/R/S/T/J、708R/S/T/J、705/6/7/8和813L系列芯片主要用于监控电源电压和电池电压。当电源电压低于特定阈值时，例如2.63V（对应706P/R、708R）、2.93V（对应706S、708S）、3.08V（对应706T、708T）、4.00V（对应706J、708J）、4.40V（对应706/708）或4.65V（对应705/707、813L），芯片将产生复位信号。706P/R/S/T/J、705/706/813L芯片包含一个具有1.6秒延时复位功能的看门狗电路；将WDI引脚悬空可禁用该看门狗计时器。708R/S/T/J、707/708芯片提供高电平和低电平两种复位输出，但不具备看门狗功能。706P芯片与706R芯片功能基本一致，但复位输出为高电平。同样，813L芯片与705芯片功能基本一致，复位输出也为高电平。所有芯片均内置一个1.25V比较器，可用于监测电池低电压，并具备手动复位功能。可选封装形式包括8引脚DIP、SOP(SOIC)和紧凑型MSOP。

商品特性

低功耗，与美信公司MAX706P/R/S/T、MAX708R/S/T、MAX705/6/7/8、MAX813L产品完全兼容
提供6种高精度可选的电压监测阈值
具备手动复位输入
内置1.25V电池低电压监控器
看门狗功能（适用于706P/R/S/T/J、705/6/813L型号）
200ms复位延迟输出
提供3种可选复位信号类型
采用8引脚DIP、SOP(SOIC)、MSOP封装

应用领域

电脑和控制器
嵌入式系统
电池供电系统
智能仪器
无线通信系统
PDA和便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	-
	工作电压	5V~5.5V
	复位有效电平	高电平有效
	阈值电压	4.5V；4.75V

	属性	参数值
	受监控电压数	1
	复位超时	200ms
	工作温度	0℃~+70℃
	功能特性	手动复位输入；看门狗定时器
	静态电流(Iq)	75uA
