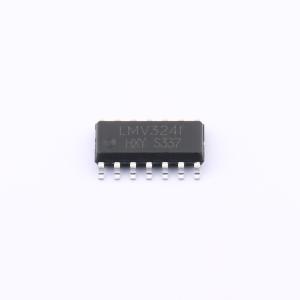

温馨提醒：图片仅供参考，商品以实物为准
LMV324IDR-HXY
四路 GBP: 1.2MHz Ib: 5pA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款四路运算放大器采用SOP-14封装，具备出色的低输入失调电压（7mV）和超低输入偏置电流（50pA），确保了高精度信号处理能力。其压摆率高达1V/us，能够快速响应信号变化，适用于各类需要高性能模拟信号放大的应用场合，如滤波、信号调理、传感器接口等。
- 商品型号
- LMV324IDR-HXY
- 商品编号
- C19626963
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~6V | |
| 双电源电压(Vee~Vcc) | -3V~-1V；1V~3V | |
| 功能特性 | - |
商品概述
LMV321（单通道）、LMV358（双通道）和LMV324（四通道）是通用型、低偏移、高频响应、微功耗运算放大器。该系列放大器具有1MHz的优异带宽、0.8 V/μs的压摆率，以及在5V电源下每通道85 μA的静态电流，可广泛应用于各种设计。LMV321/358/324运算放大器旨在为低电压和低功耗系统提供性能。其输入共模电压范围包含地电位，最大输入偏移电压为3.0 mV。这些器件能够在重负载下提供轨到轨输出摆幅。LMV321/358/324系列适用于+2.1V至+6.0V的单电源或双电源供电。所有型号均规定在-40°C至+125°C的扩展工业温度范围内工作。
商品特性
- 通用型1.2 MHz放大器，低成本
- 高压摆率：0.8 V/μs
- 低偏移电压：最大3.0 mV
- 低功耗：每通道放大器电源电流为85 μA
- 单位增益稳定
- 轨到轨输入和输出
- 工作电源电压：+2.1 V 至 +6.0 V
- 工作温度范围：-40°C 至 +125°C
- ESD等级：HBM - 4kV， CDM - 2kV
应用领域
- 烟雾/气体/环境传感器音频
- 电池和电源控制
- 便携设备和移动设备
- 有源滤波器
- 传感器接口
