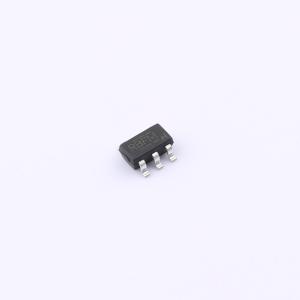

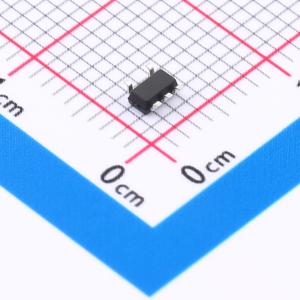

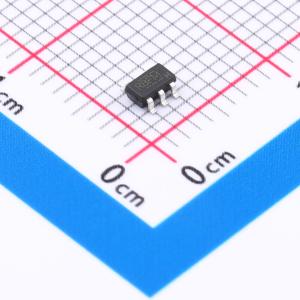

温馨提醒：图片仅供参考，商品以实物为准
LMV721IDBVR-HXY
单路 GBP: 10MHz Ib: 1pA Vos: 800uV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单路运算放大器采用紧凑型SOT-23-5L封装，具备卓越的电气性能。其输入失调电压低至5mV，确保了更高的精度和稳定性。拥有超低的260nA输入偏置电流，有效减小误差并扩大应用范围。此外，该器件压摆率高达5.25V/us，保证了快速响应和优秀的信号处理能力，是各类高精度、高速度电子电路的理想选择。
- 商品型号
- LMV721IDBVR-HXY
- 商品编号
- C19626964
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.25V~-1.25V；1.25V~2.25V | |
| 功能特性 | - |
商品概述
LMV721、LMV722 和 LMV724 是低噪声、低电压、微功耗运算放大器。该系列放大器具有 10MHz 的优异带宽、9V/μs 的压摆率以及在 5V 电源下每通道 1000μA 的静态电流，可广泛应用于多种设计中。LMV72x 运算放大器专为在低电压和低噪声系统中提供性能而设计。其输入共模电压范围包含地电平，最大输入失调电压为 3.5mV。这些器件能够在重负载下提供轨到轨输出摆幅。LMV72x 系列支持 +2.5V 至 +5.5V 的单电源或双电源供电。所有型号均适用于 -40 至 +125 的扩展工业温度范围。LMV721 提供 5 引脚 SC70 和 SOT-23 封装。LMV722 提供 8 引脚 MSOP 和 SOP 封装。LMV724 提供 14 引脚 SOP 封装。
商品特性
- 通用型 10 MHz 放大器，低成本
- 高压摆率：9 V/μs
- 低失调电压：最大 3.5 mV
- 低功耗：每放大器电源电流 1000 μA
- 单位增益稳定
- 轨到轨输入和输出
- 工作电源电压：+2.5 V 至 +5.5 V
- 工作温度范围：-40℃ 至 +125℃
- 低噪声：20 nV/√Hz @10 kHz
应用领域
- 光电二极管放大
- 传感器接口
- 音频输出
- 有源滤波器
- 驱动模数转换器
- 便携式设备与电池供电仪器
