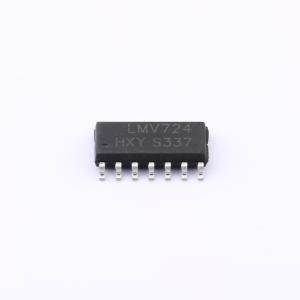

温馨提醒：图片仅供参考，商品以实物为准
LMV724M-HXY
双路 GBP: 10MHz Ib: 1pA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双路运算放大器采用紧凑型SOP-14封装，具备卓越性能。其5mV的超低输入失调电压，保证了极高的信号精度；惊人的1pA输入偏置电流，有效减少系统误差并显著降低功耗。7.5V/us的高压摆率设计，确保在高速信号处理中表现出色。无论是精密测量还是高速数据采集应用，本款运算放大器都能提供无与伦比的性能表现。
- 商品型号
- LMV724M-HXY
- 商品编号
- C19626965
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.25V~-1.25V；1.25V~2.25V | |
| 功能特性 | - |
商品概述
LMV72x系列（包括单通道LMV721、双通道LMV722和四通道LMV724）是低噪声、低电压、微功耗运算放大器。该系列放大器具有10MHz的出色带宽、9 V/μs的压摆率，以及在5V电源下每通道1000 μA的静态电流，可广泛应用于多种场景。LMV72x运算放大器专为在低电压和低噪声系统中提供最佳性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为3.5 mV。这些器件能够在重负载下提供轨到轨输出摆幅。LMV72x系列支持+2.5 V至+5.5 V的单电源或双电源供电。所有型号均规定在-40°C至+125°C的扩展工业温度范围内工作。LMV721提供5引脚SOT-353和SOT-23封装。LMV722提供8引脚MSOP和SOP封装。LMV724提供14引脚SOP封装。
商品特性
- 通用型10 MHz放大器，低成本高性能
- 压摆率：9 V/μs
- 低失调电压：最大3.5 mV
- 低功耗：每放大器电源电流为1000 μA
- 增益稳定
- 轨到轨输入和输出
- 工作电源电压：+2.5 V至+5.5 V
- 工作温度范围：-40°C至+125°C
- 低噪声：10 kHz时为20 nV/√Hz
应用领域
- 光电二极管放大
- 传感器接口
- 音频输出
- 有源滤波器
- 驱动模数转换器
- 便携式设备与电池供电仪器
