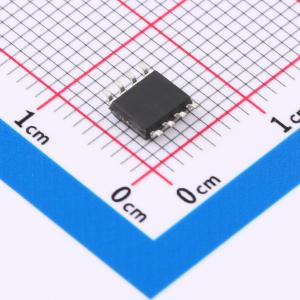

温馨提醒：图片仅供参考，商品以实物为准
MAX3485EESA-HXY
收发器 电源电压: 3.3V 数据速率: 10Mbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款RS-485/RS-422收发器芯片，采用3.3V电源供电，支持10Mbps数据速率。具备单路驱动器和接收器配置，适用于多种通信场景。其稳定性和可靠性满足各种环境下的远程数据传输需求，是实现高效通信的理想选择。
- 商品型号
- MAX3485EESA-HXY
- 商品编号
- C19626969
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±8kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
MAX3485EESA是一款符合RS-485和RS-422规范的低功耗半双工收发器。该集成电路包含一个驱动器和一个接收器。驱动器的转换速率不受限制，支持高达10 Mbps的数据传输。在驱动器输出端未连接负载或完全加载但驱动器被禁用的状态下，这些收发器的电源电流消耗在120μA到500μA之间。所有部件均采用单3.3V电源工作。驱动器具有短路电流限制功能，并通过热关断电路进行保护，防止功耗过大，该电路会将驱动器输出置于高阻抗状态。接收器输入端具备失效保护特性，当输入开路时可保证输出逻辑高电平。该器件的ESD耐受能力，人体模型超过±8kV，IEC61000-4-2空气放电法超过±15kV。
商品特性
- 采用单3.3V电源工作
- 与+5.0V逻辑互操作
- -7V到12V共模输入电压范围
- 三态输出
- 驱动器/接收器使能
- 半双工通信
- 1/8单位负载允许总线最多连接256个设备
- 数据速率高达10 Mbps
- 电流限制和热关断提供驱动器过载保护
- ESD规格：±15kV IEC61000-4-2空气放电
- ±8kV人体模型
应用领域
- 低功耗RS-485系统
- 电信
- 分组交换
- 工业控制局域网
- 数据集中
