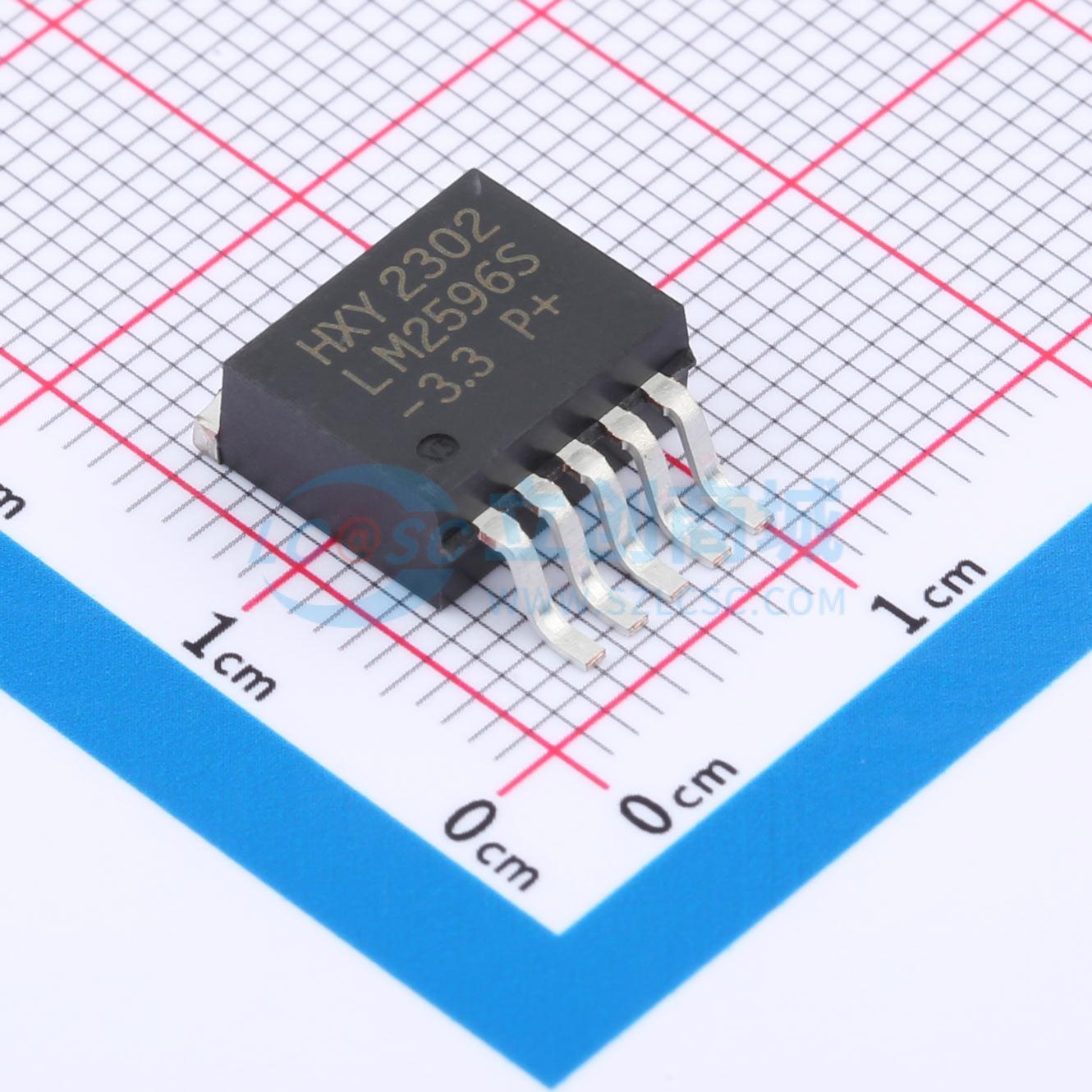

温馨提醒：图片仅供参考，商品以实物为准

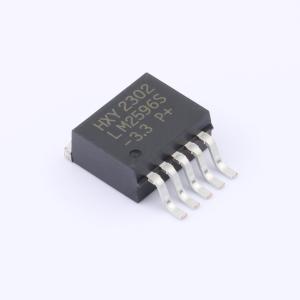

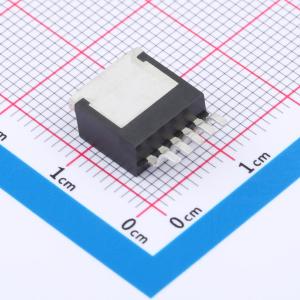

LM2596S-3.3-HXY
降压型 3.5A 4.75V~45V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2596S是一款易用的固定和可调降压（Buck）开关模式电压调节器,提供3.3V、5V、12V固定输出电压版本和可调输出版本。这些器件能够驱动3.5A负载,具有出色的线路和负载调节性能。内部频率补偿和固定频率振荡器使得这些调节器易于使用,且仅需少量外部组件。输出电压保证在指定输入电压和负载条件下误差为±3%,振荡器频率误差为±15%。外部关断功能使待机电流典型值为80μA。自保护功能包括两级频率降低电流限制和过温关断,确保在故障条件下的全面保护。
- 商品型号
- LM2596S-3.3-HXY
- 商品编号
- C19626973
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 2.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~45V | |
| 输出电压 | 3.168V~3.432V | |
| 输出电流 | 3.5A | |
| 开关频率 | 127kHz~173kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2596S 系列是一系列易于使用的固定和可调降压型开关稳压器。该器件提供 3.3V、5V、12V 固定输出电压版本和可调输出版本。两种版本均能驱动 3.5A 负载，并具有出色的线路和负载调整率。这些稳压器仅需极少外部元件，使用简单，并包含内部频率补偿和固定频率振荡器。在规定的输入电压和输出负载条件下，输出电压保证具有 ±3% 的容差。振荡器频率保证为 ±15%。器件包含外部关断功能，待机电流典型值为 80 μA。自我保护功能包括用于输出开关的两级降频电流限制和过温关断，可在故障条件下提供全面保护。
商品特性
- 提供 3.3V、5V、12V 固定输出电压和可调输出版本
- 输出电压可在 1.23V 至 37V 范围内调节
- 内部振荡器固定频率为 150KHz
- 保证 3.5A 输出负载电流能力
- 输入电压范围高达 45 V
- 低功耗待机模式，静态电流 IQ 典型值为 80 μA
- 支持 TTL 电平关断功能
- 优异的线路和负载调整率
- 仅需 4 个外部元件
- 高效率
- 具备热关断和电流限制保护
应用领域
- 简单高效降压稳压器
- 板卡开关稳压器
- 正负电压转换器
- LCD 显示器和 LCD 电视
- DVD 录像机和 PDP 电视
