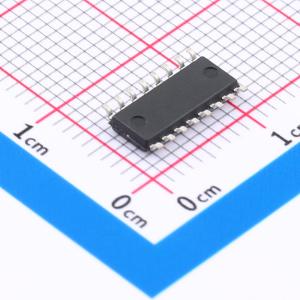

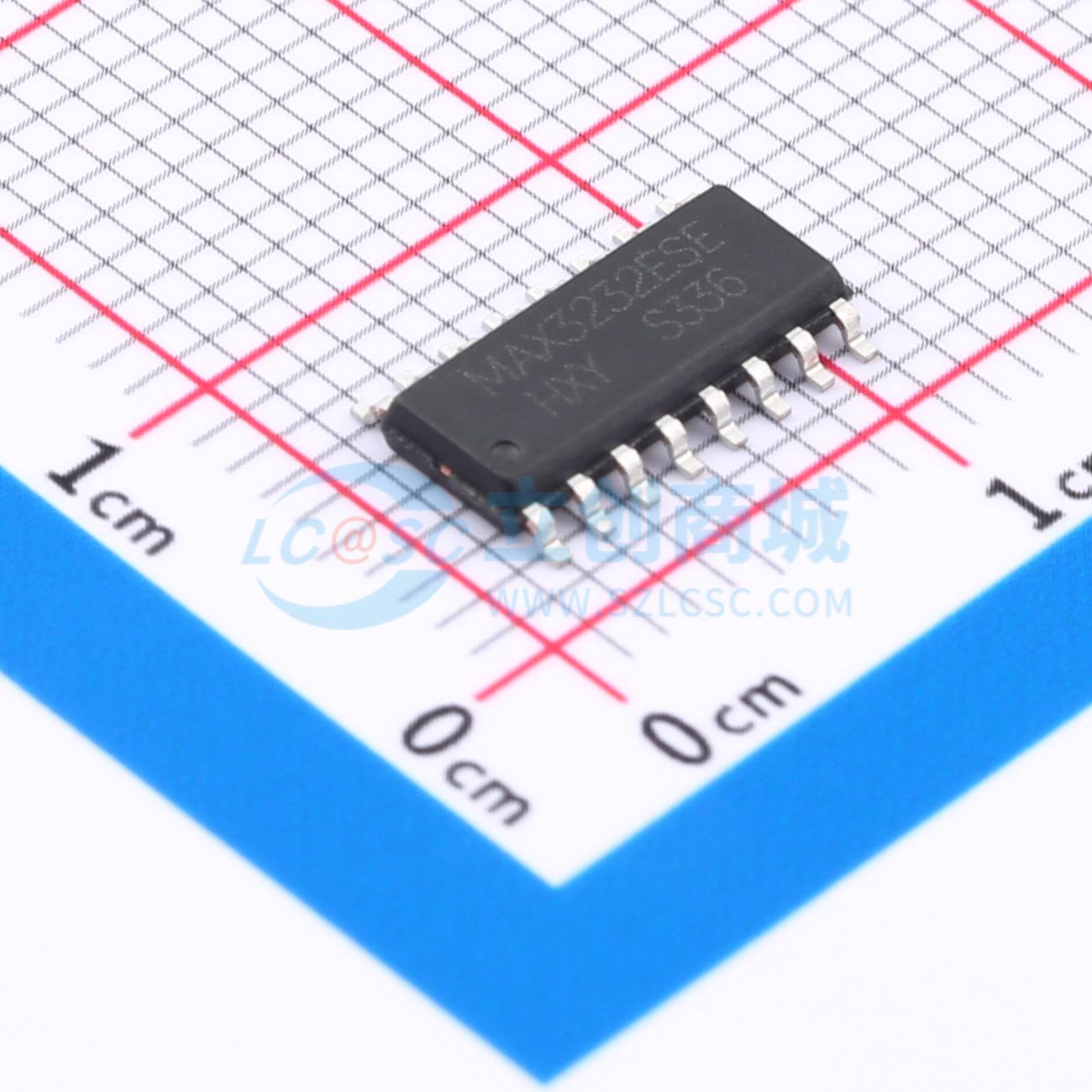

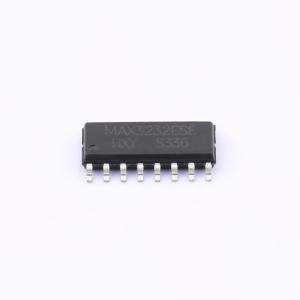

温馨提醒：图片仅供参考，商品以实物为准
MAX3232ESE-HXY
驱动/接收 1/1 速率: 300Kbps 电压3V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款RS232收发器芯片采用SOP-16封装，是一款高效能的串行通信解决方案。它具备单通道数据传输能力，支持120Kbps的数据速率，可在3.3V或5V供电电压下稳定工作。作为全功能收发器，其内含1路驱动器和1路接收器，适用于嵌入式系统及多种需要RS232接口的应用场景。灵活的电压兼容性与高速数据处理性能相结合，使该芯片成为构建现代通信系统的理想组件。
- 商品型号
- MAX3232ESE-HXY
- 商品编号
- C19626972
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 300Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 8mA | |
| 功能特性 | 短路保护；自动电平转换 |
商品概述
MAX3232ESE 是一款符合 RS-232 标准的双驱动器/接收器，采用单电源电压供电，其发射器通过内置的电荷泵电压倍增器在四个 1.0μF 外部电容上形成双极性输出电压。该器件专为现代高性能计算系统以及需要远程对象间高可靠性信息交换的高速电子设备而设计。其输入电压电平与标准 CMOS 和 TTL 电平兼容。
商品特性
- 输出电压电平与 CMOS 和 TTL 集成电路的输入电平兼容
- 符合所有 EIA/TIA-232E 和 V.28/V.24 规范
- 电源电压范围：3V 至 5.5V
- 低输入电流：在 25° 时为 1.0μA
- 提供 SOP-16(SOIC-16) 封装
应用领域
- 便携式计算机
- 电池供电的 RS-232 系统
- 接口转换
- 低功耗调制解调器终端
