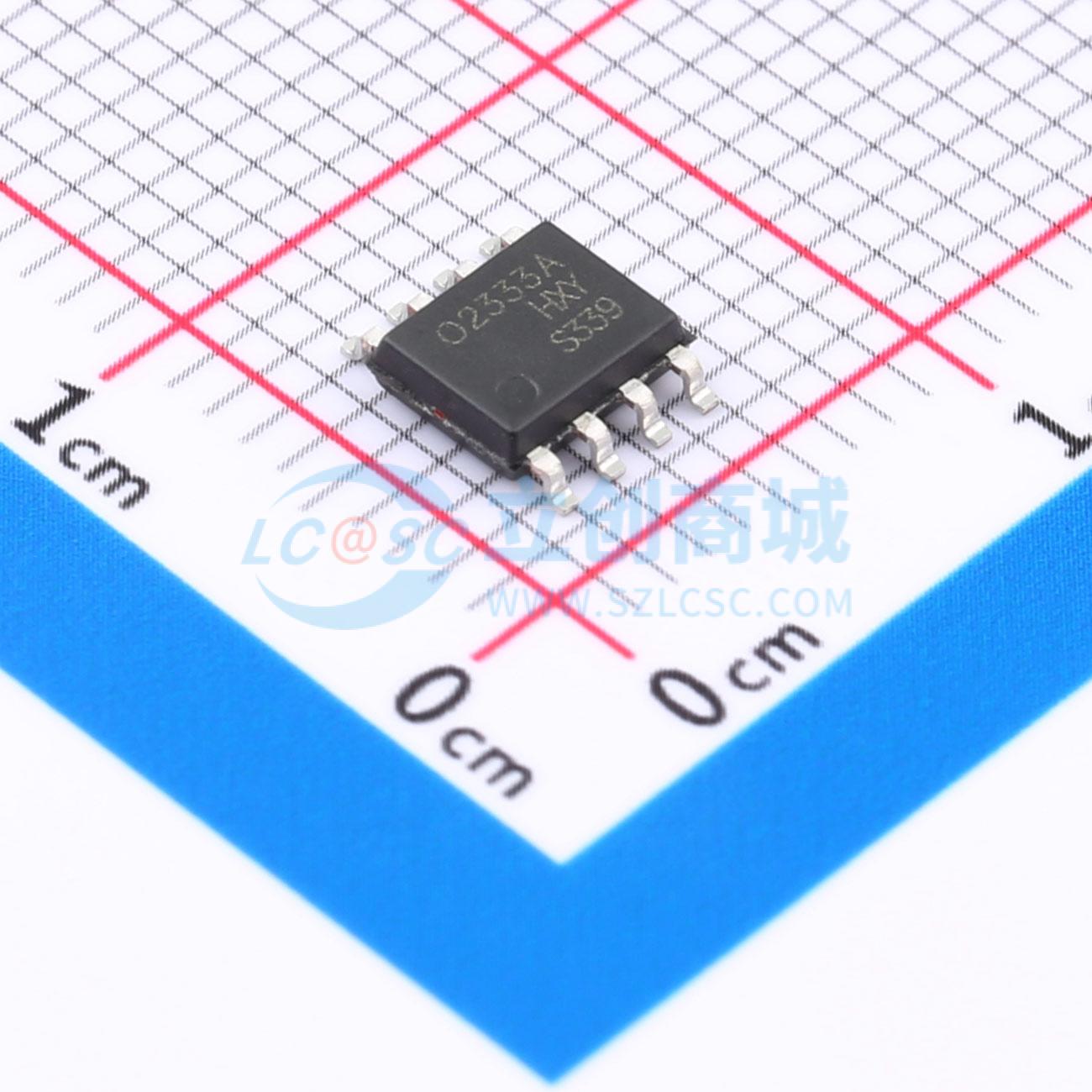

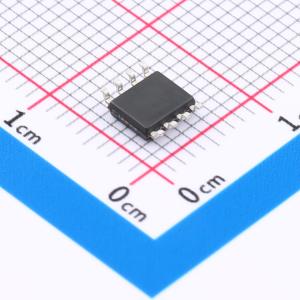

温馨提醒：图片仅供参考，商品以实物为准
OPA2333AIDR-HXY
双路 350kHz 电流(Ib)70pA 电压(Vos)3uV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双路精密运算放大器采用紧凑型SOP-8封装，专为高精度应用打造。其拥有超低的2uV输入失调电压和仅为70pA的输入偏置电流，确保了极致的信号精确度和极低噪声表现。尽管压摆率设计为0.16V/us，强调稳定平缓的响应特性，但其在慢速信号处理及微弱信号检测领域表现出众，是高精度测量与控制系统的理想核心器件。
- 商品型号
- OPA2333AIDR-HXY
- 商品编号
- C19626967
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 3uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 350kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.22V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 26uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
OPAx333系列放大器通过采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破使得器件能够同时实现350kHz的增益带宽积和0.22V/μs的高压摆率，而静态电流仅为26 μA。这些器件具有单位增益稳定性，并具备良好的电源抑制比和共模抑制比。该系列非常适合需要精密放大低电平信号的应用，在这些应用中，即使在高带宽和快速瞬态响应的要求下，也不允许存在误差源。其轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。OPAx333系列可在低至1.8V的单电源电压下工作，适用于双电池应用。该系列运算放大器增强了电磁干扰保护功能，以最小化来自外部源的电磁干扰，并具有高静电放电保护能力。所有型号均在-40℃至+125℃的扩展工业温度范围内规定。
商品特性
- 高直流精度：最大失调电压VOS为±10 μV，最大漂移为±50 nV/℃；最小开环增益AVOL为112 dB；最小电源抑制比为112 dB；最小共模抑制比为112 dB；典型噪声电压Vn为1.1 μVPP。
- 350 kHz带宽和0.22 V/μs压摆率。
- 1V阶跃信号下，建立至0.1%精度的时间为6 μs。
- 过载恢复至0.1%精度的时间为55 μs。
- 每放大器26 μA的低功耗和1.8 V至5.5 V的宽电源电压范围。
- 工作温度范围：-40℃至+125℃。
应用领域
- 精密电流检测
- 电阻式热探测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
- 应变计放大器
- 热电偶放大器
